ミニキャブ U62V クラッチオーバーホール

time 2015/03/11

ミニキャブ U62V クラッチオーバーホール

三菱のミニキャブです。型式は U62V。クラッチが滑っていたのでオーバーホールしました。

u62v-blower-motor1

ミニキャブ U62V クラッチオーバーホール

u62v-clutch1

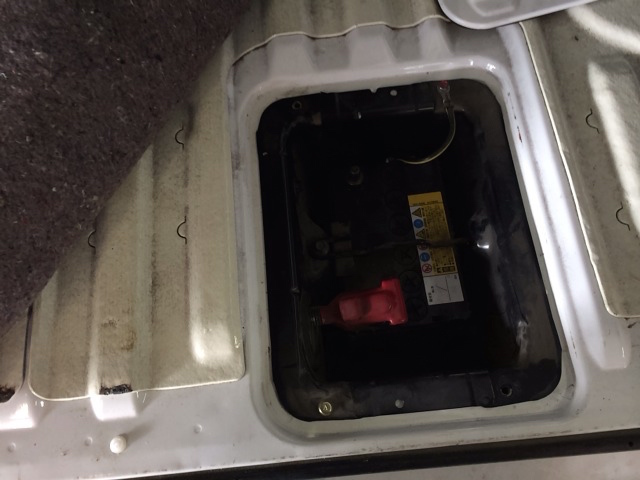

まずはリヤにあるバッテリーのマイナス端子を外しておきます。セルモーターを外す必要があるのでショートを防ぐためです。

u62v-clutch2

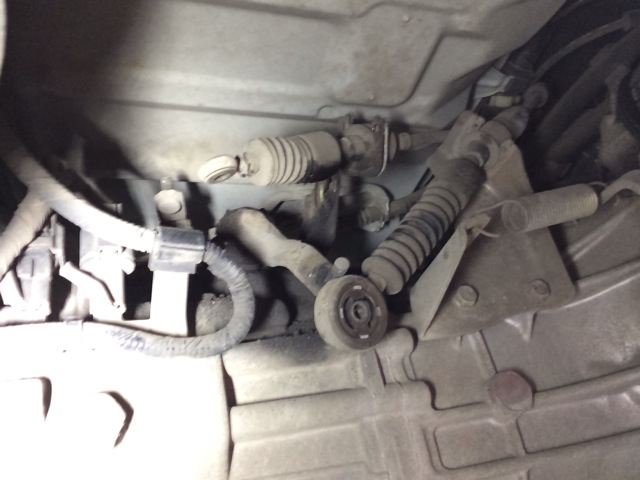

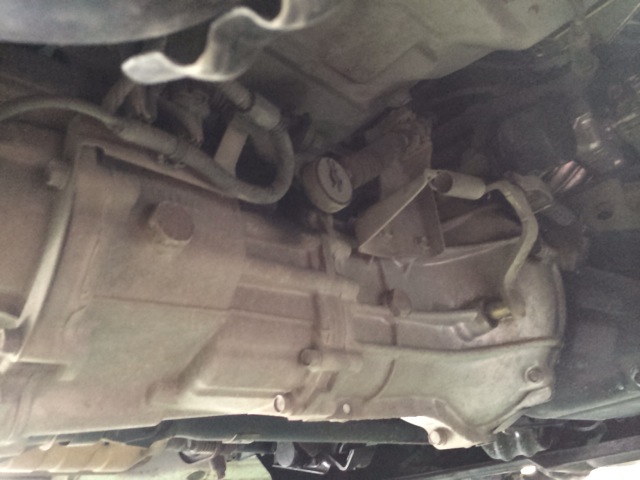

続いてシフトワイヤーを外していきます。

u62v-clutch4

ワイヤー類を外す。

u62v-clutch7

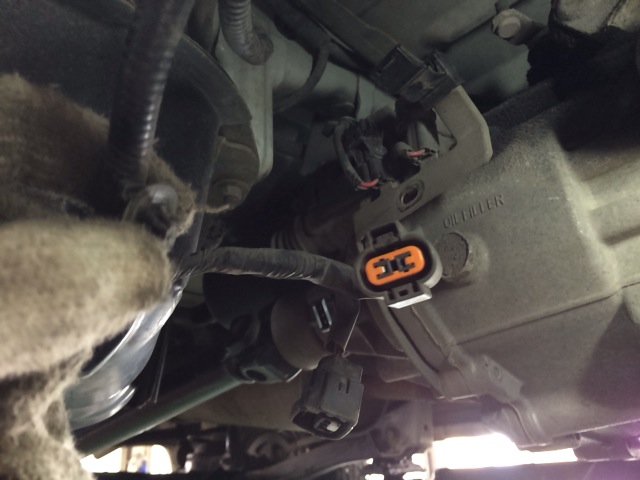

配線を外します。

u62v-clutch9

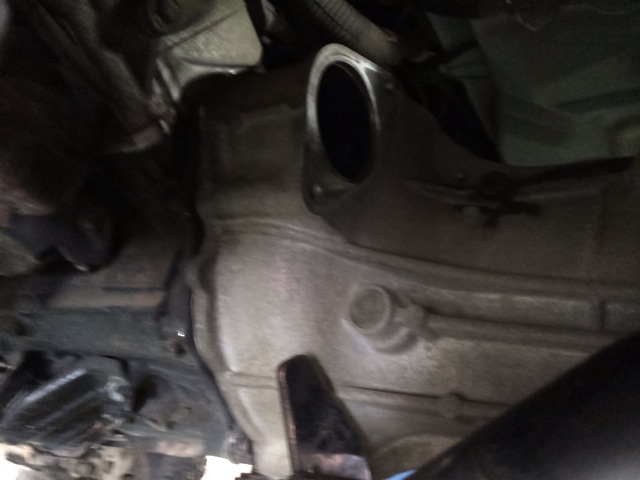

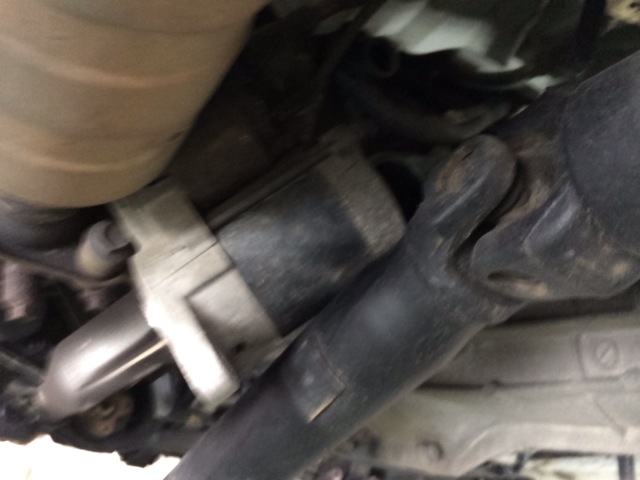

プロペラシャフトとセルモーターを外します。プロペラシャフトを外すと、ミッションオイルが出てきてしまいますので、ミッションオイルを交換しない場合は抜かないように。

u62v-clutch19

マウント類を外す前に、ミッションジャッキを取り付けます。

u62v-clutch3

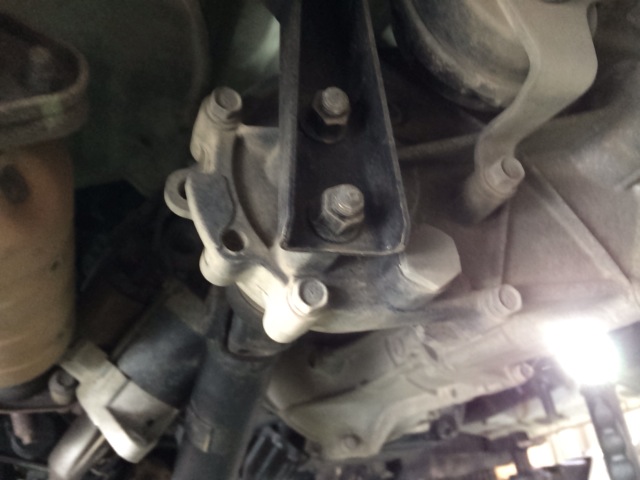

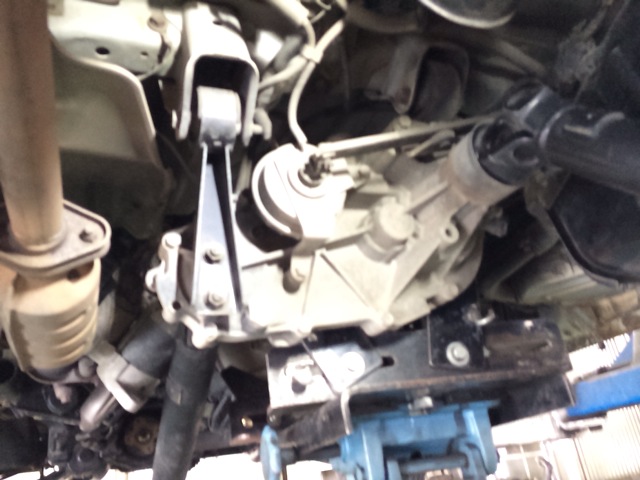

ミッションジャッキをセットしたら、ミッションマウントを外します。

u62v-clutch5

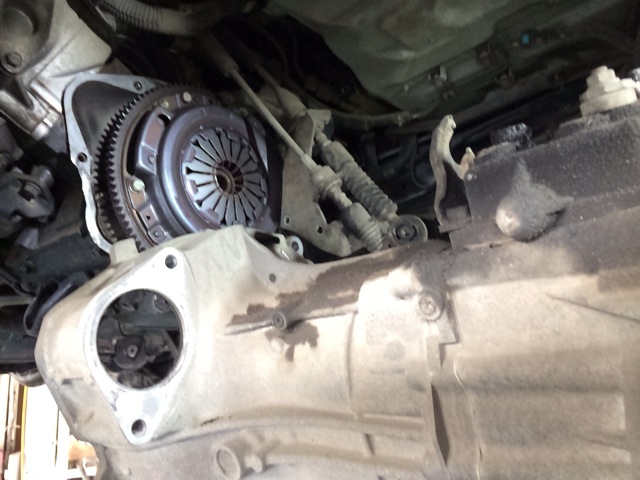

ベルハウジングのネジを外してミッションを下ろす。

u62v-clutch6

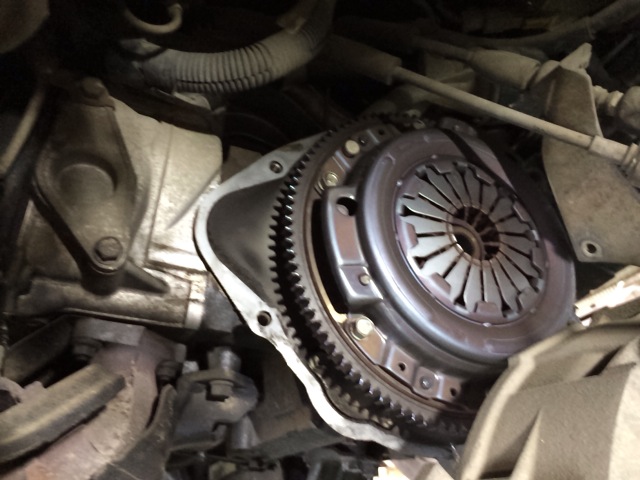

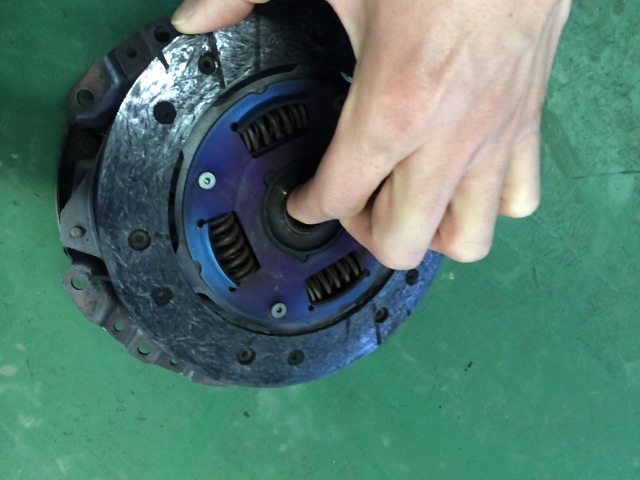

5万キロで滑ってしまったクラッチ。使い方が粗いですね。

u62v-clutch8

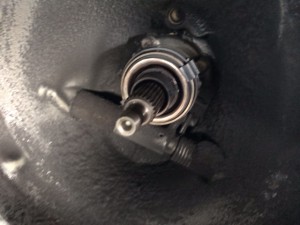

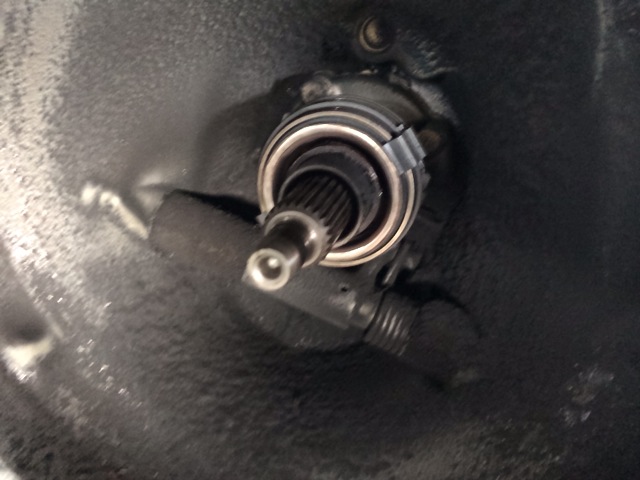

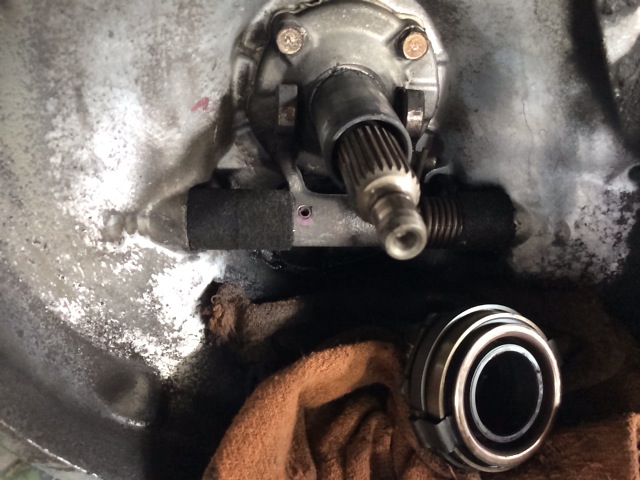

レリーズベアリング。

u62v-clutch10

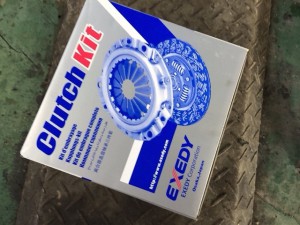

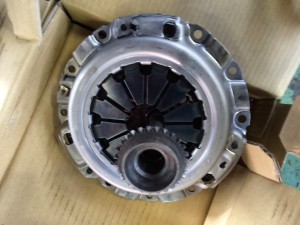

今回用意したのはエグゼディのクラッチキット

u62v-clutch11

ディスク・カバー・ベアリングが付いています。

u62v-clutch12

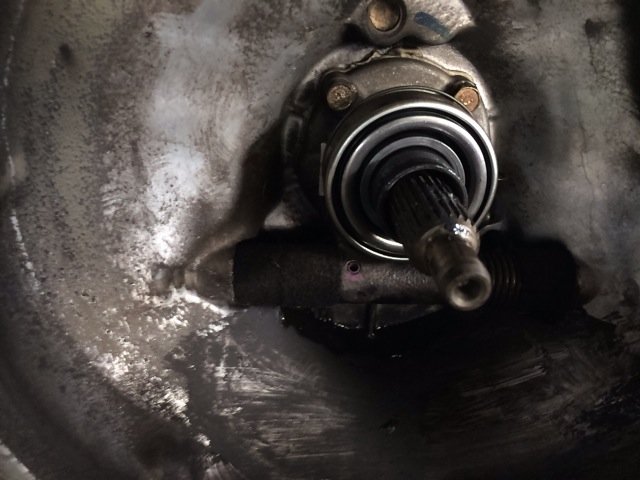

レリーズベアリングを交換します。

スプラインやベアリングの取り付け部分にクラッチグリスを塗布



u62v-clutch13

ピンがかけにくいので注意。無理やりやると曲がります。

u62v-clutch14

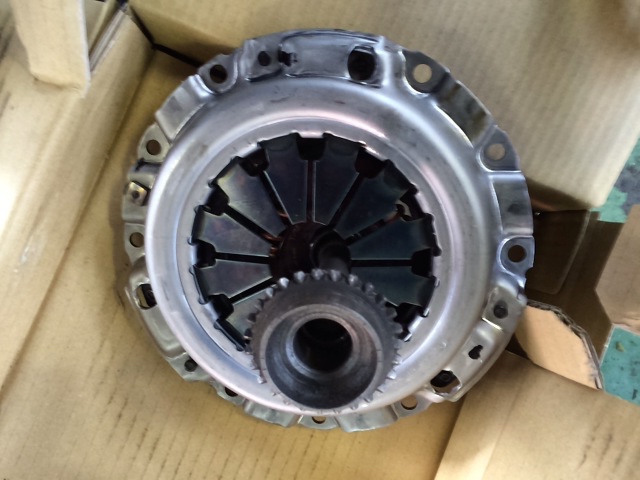

三菱の軽自動車のミッションからメンドラを分解して持っているので、センター出しに使います。

u62v-clutch15

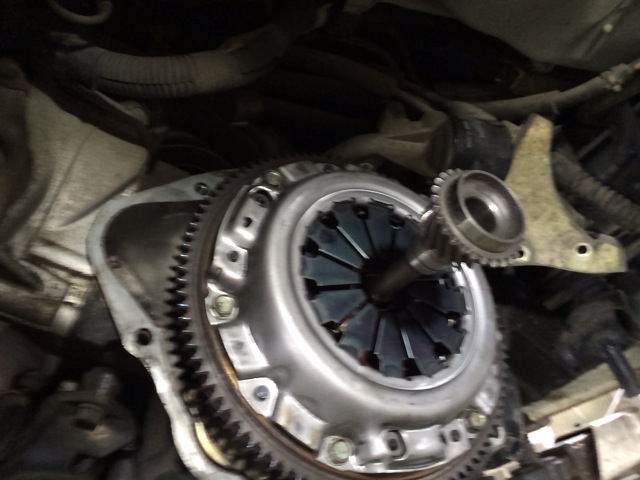

これでセンター出し100パーセント狂わない。

u62v-clutch16

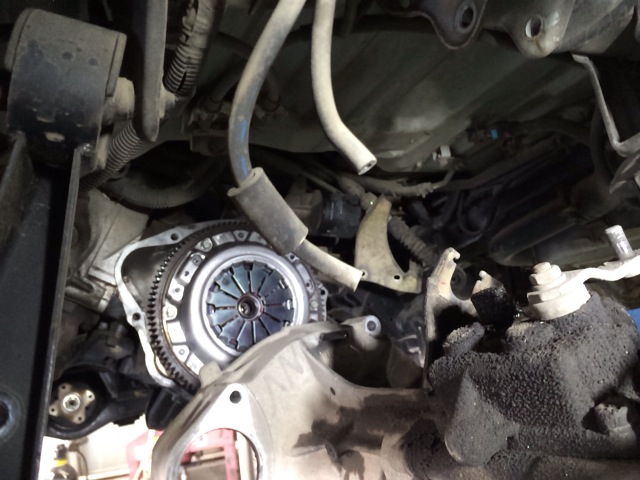

クラッチを対角線上に取り付けて、ミッションと合体。

u62v-clutch17

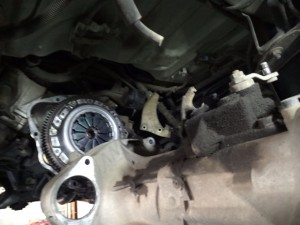

無理をしないで合体させます。ノックピンが錆びていると、合体しにくいです。

u62v-clutch18

合体です。あとは元に戻すだけ。

u62v-clutch20

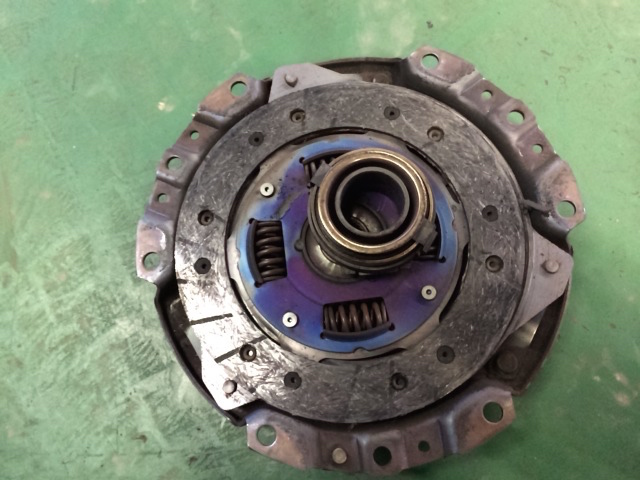

ほぼ完全に滑ってしまったクラッチです。

u62v-clutch21

ミニキャブ U62Vのクラッチオーバーホールでした。





sponsored link

コメント

  • えらくダンパースプリング周りが焼けてますね。

    by 元スバルの糞メカニック €2015年3月19日 22:06

    • いい焼け具合になってしまっていますね

      by MHO €2015年3月22日 20:09
