ミニキャブ U62V リヤアクスルシャフトシール交換

time 2015/02/12

ミニキャブ U62V リヤアクスルシャフトシール交換

車検で預かったミツビシのミニキャブバン。型式はU62Vですが、ドラムを開いたら内部にデフオイルが漏れだしていたので修理です。

u62v-blower-motor1

ミニキャブバン U62V リヤアクスルオイルシール交換

minicab-u62v-r-axl-seal1

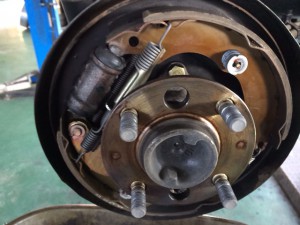

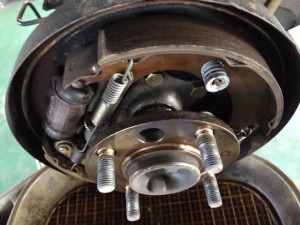

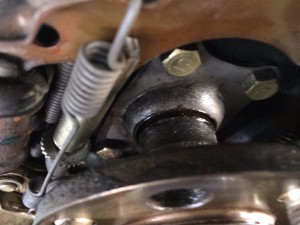

ドラムを開いたらなんだか中が湿っている。

minicab-u62v-r-axl-seal2

シャフトのオイルシールが劣化して、ドラムの内部にデフオイルが漏れだしていました。

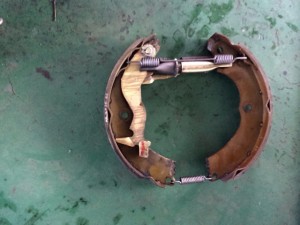

ブレーキシューもデフオイルでギトギトになっていたので、交換することに。

minicab-u62v-r-axl-seal3

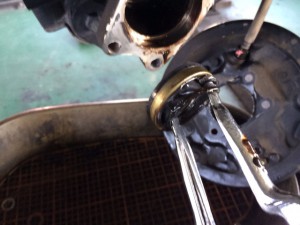

これでは制動力がほとんど出ません。

minicab-u62v-r-axl-seal4

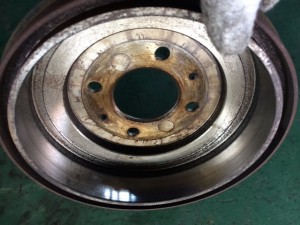

ドラムもギトギトです。

minicab-u62v-r-axl-seal5

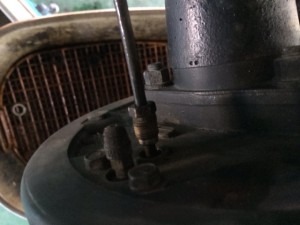

まずはホイールシリンダーのパイプロッドケーブルを切り離す。バックプレートを外す必要があるからです。

minicab-u62v-r-axl-seal6

ブレーキオイルが漏れてくるので、ブレーキブリーダーのキャップをパイプロッドケーブルに付け替えてあげれば、ブレーキオイルの漏れをある程度防げます。

IMG_2666

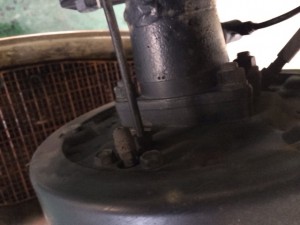

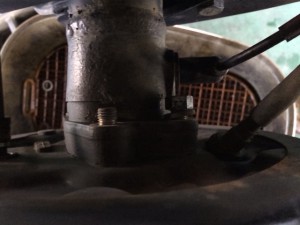

バックプレートの裏側です。14mmのナットを4本外します。

minicab-u62v-r-axl-seal7

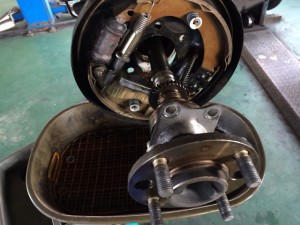

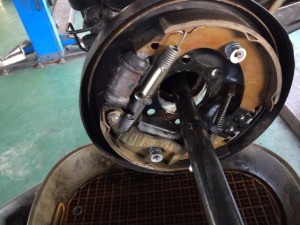

そうしたらスライディングハンマーを使って、シャフトを引っこ抜きます。

minicab-u62v-r-axl-seal8

傷をつけないように注意。

minicab-u62v-r-axl-seal9

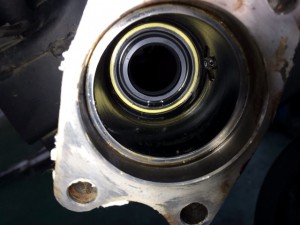

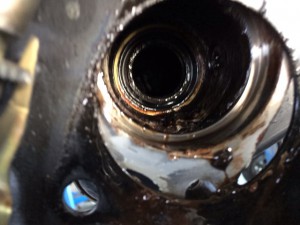

奥に見えるのが問題のオイルシールです。

minicab-u62v-r-axl-seal10

かなり奥に打ち込んであるので、特殊工具がないと取り出せません。

minicab-u62v-r-axl-seal11

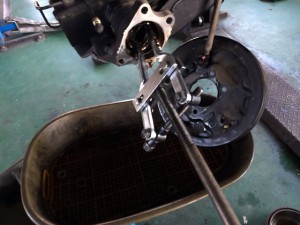

特殊なプーラーとスライディングハンマーを組み合わせて引っこ抜きます。

minicab-u62v-r-axl-seal12

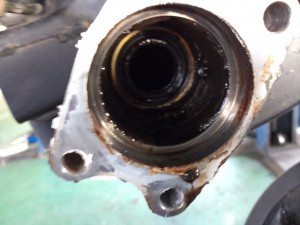

抜けました。結構固いですよ。

こういう工具があればいいんですけどね。



スポンサードリンク

続いてオイルシールを打ち込みます。



minicab-u62v-r-axl-seal13



僕は36mmのソケットにエクステンションをつけて打ち込んでいきました。

このオイルシールは純正しか設定がなかったって言ってました。

minicab-u62v-r-axl-seal14

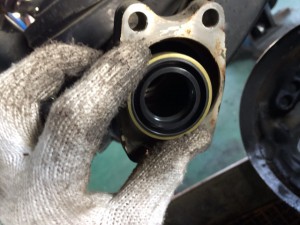

規定の位置まで打ち込みます。

minicab-u62v-r-axl-seal15

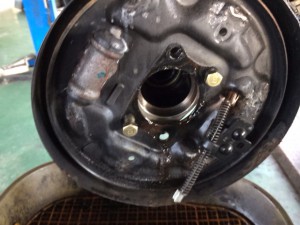

バックプレートとホーシングの接続部分に液体シーラーを塗布して組み付けます。

でないと水が入ってしまう。

僕が使っているのはワコーズのガスケットメイクです。

minicab-u62v-r-axl-seal16

デフオイルまみれになったブレーキシューも交換します。

安心のアケボノ製です。

minicab-u62v-r-axl-seal17

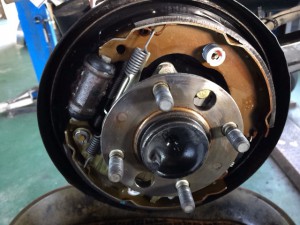

あとは組み付けて終わりです。最後にブレーキラインを切り離したので、ブレーキオイルのエア抜きをします。

これがあれば一人でもエア抜きができます。

以上で終わりです。
