ミニキャブバン U62V スライドドア開かない アウターハンドル交換

time 2015/04/04

ミニキャブバン U62V スライドドア開かない アウターハンドル交換

u62v-blower-motor1

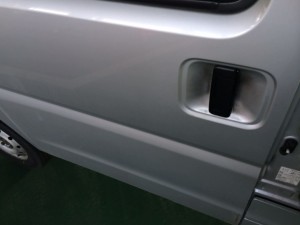

三菱のミニキャブバンで、型式がU62Vですが、スライドドアが外から開かなくなったということです。このミニキャブバンではよくある症状で、スライドドアのアウターハンドルが壊れている模様です。

ということで、スライドドアのアウターハンドルを交換することにしました。

minicab-u62v-sldr-oth1

この症状が進んでくると、大抵スライドドアのハンドルがもげてしまいます。

minicab-u62v-sldr-oth2

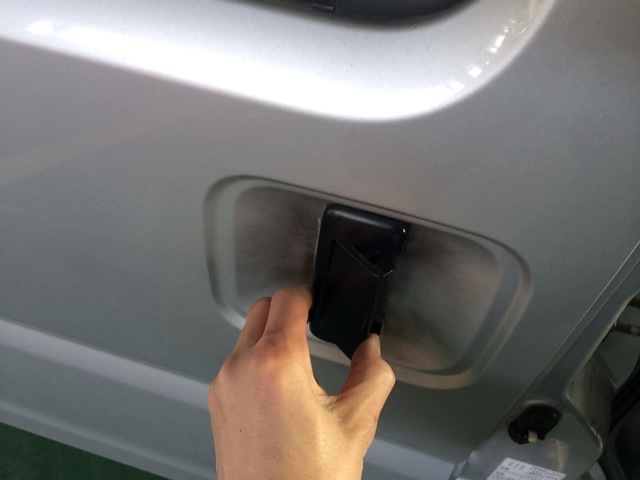

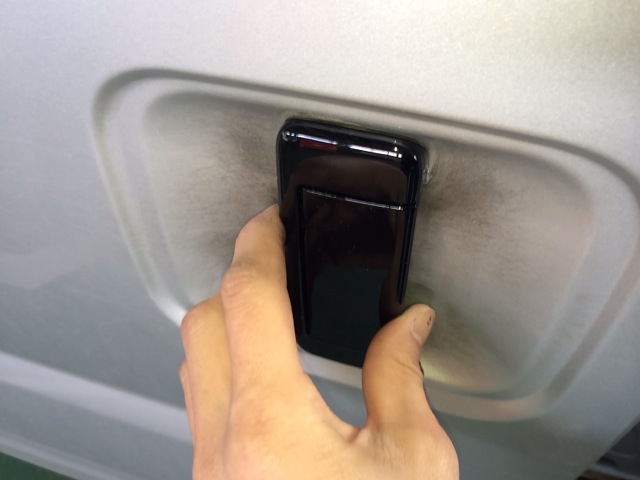

思い切りアウターハンドルを操作するとなんとか開くというときは、中でクラックが入ってるケース。いずれにしろ交換しないといけません。

minicab-u62v-sldr-oth3

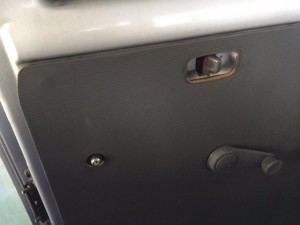

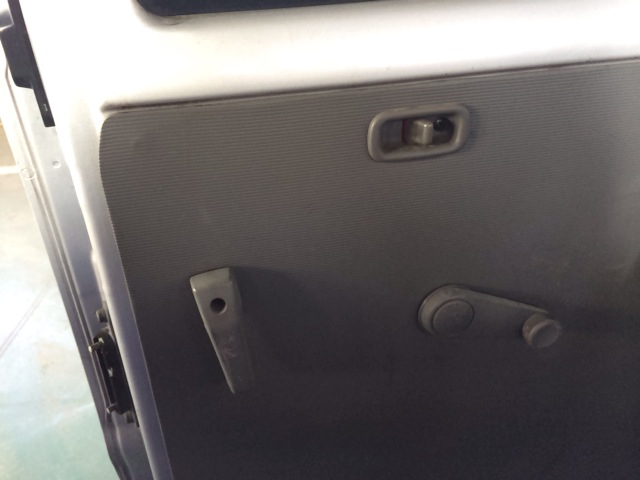

ドアの内張りをはがします。

minicab-u62v-sldr-oth4

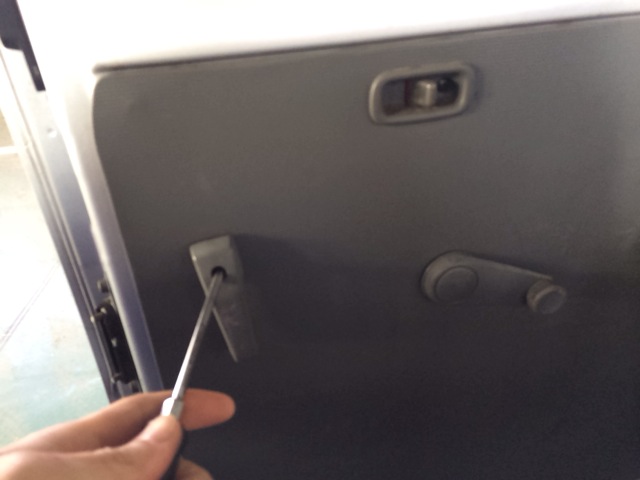

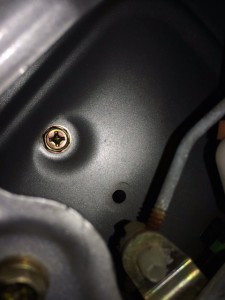

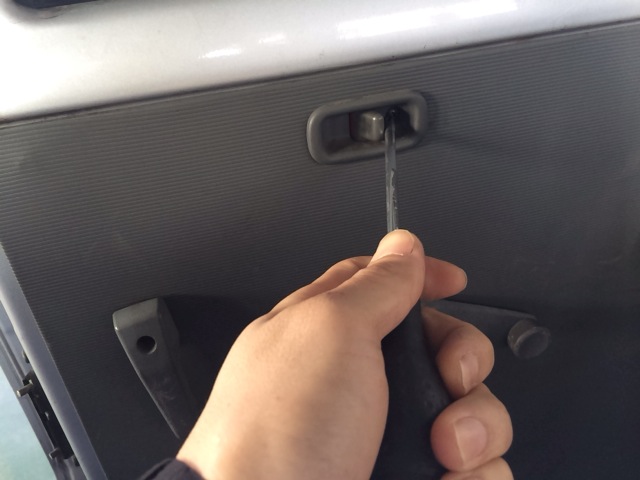

インナーハンドルはプラスネジ1本。

minicab-u62v-sldr-oth5

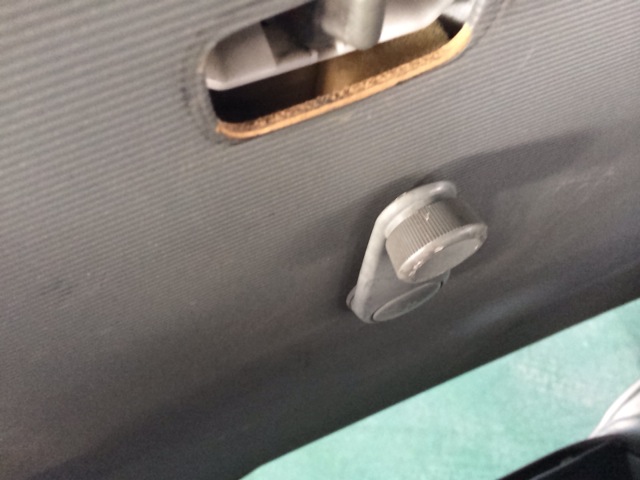

ドアロックのレバー部分もネジ1本。

minicab-u62v-sldr-oth6

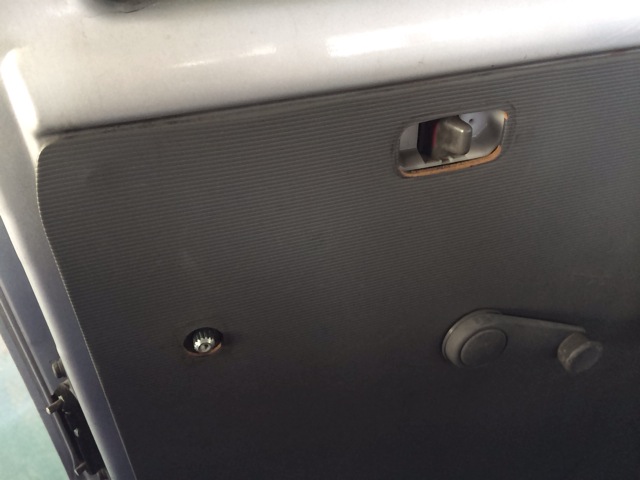

ネジを外してそれぞれを引っ張ると外れます。

minicab-u62v-sldr-oth7

そして三菱の内張りで一番の難関になるのがこのガラスのくるくるハンドル。このハンドルですが、中で小さなピンによって固定されています。こんピンを外すのが大変。ちなみにこのハンドルを外さないでもスライドドアのアウターハンドルは交換できるので、今回はそのままにしておきます。

minicab-u62v-sldr-oth8

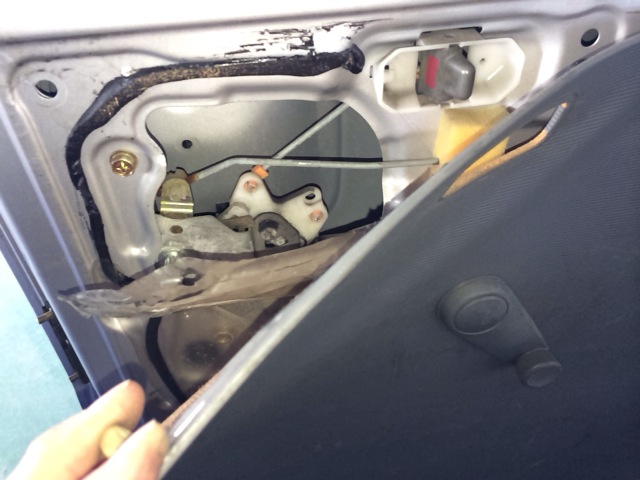

こんな感じで、くるくるハンドルを右下の方に移動させておいて、内張りを左上の部分だけはがす。

minicab-u62v-sldr-oth9



スライドドアのアウターハンドルは10mmのネジ2本で固定されているだけ。

minicab-u62v-sldr-oth10

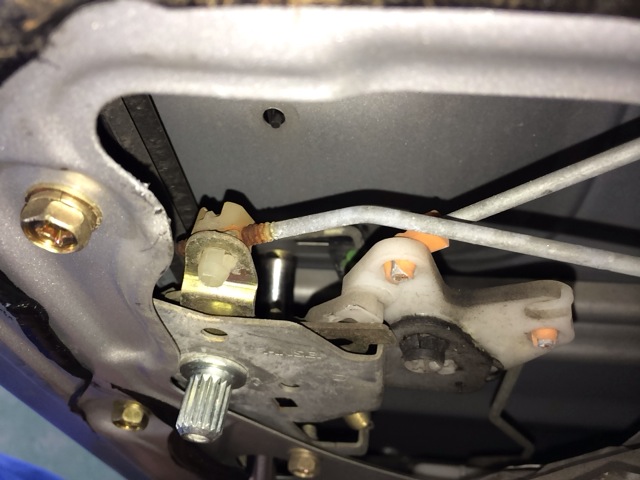

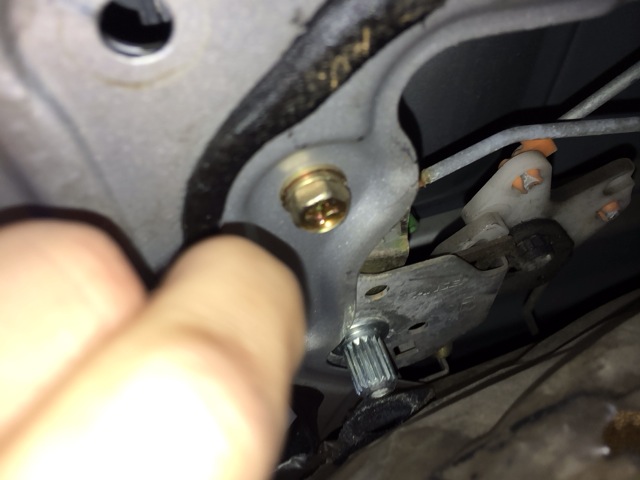

写真中央に見えるロッドの下にあるのが下のネジ。

minicab-u62v-sldr-oth11

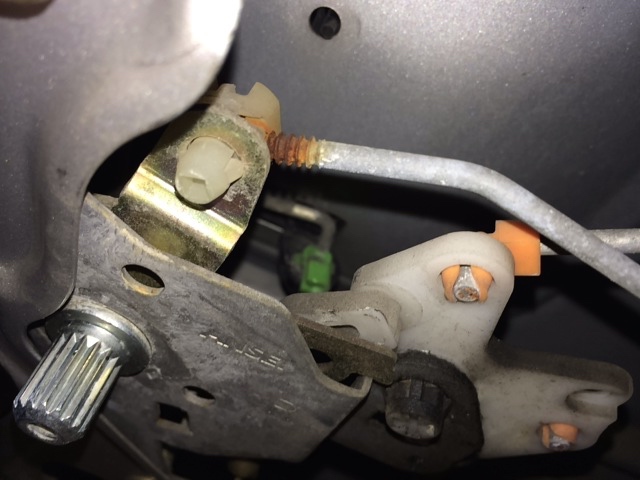

ネジを外す前に、アウターハンドルに繋がっているロッドを外す必要があります。



minicab-u62v-sldr-oth12

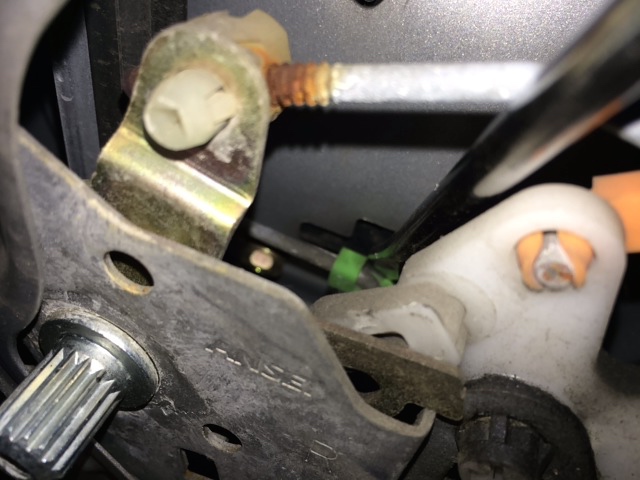

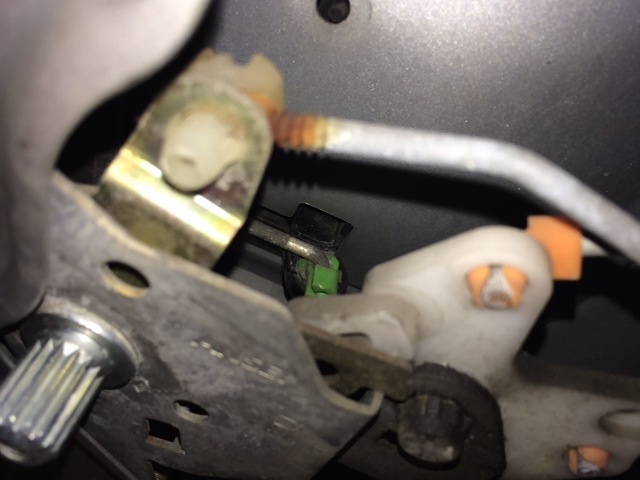

緑色のクリップを解除して、ロッドを上に持ち上げる。こうするとアウターハンドルには何も繋がっていない状態になるので、ネジを外すと外れるようになります。

minicab-u62v-sldr-oth13

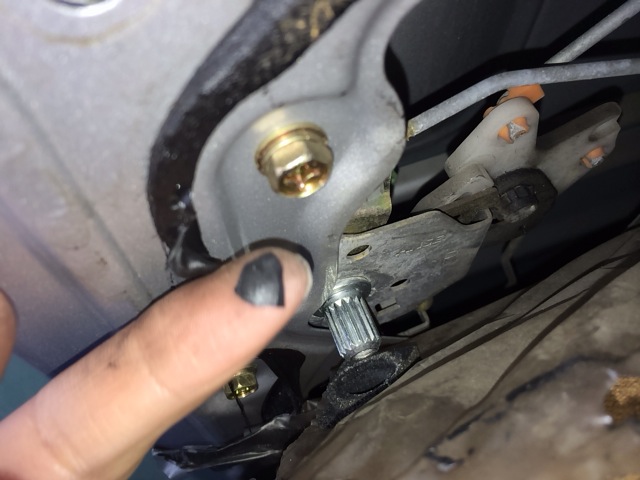

しかし、不安定な体制で10mmの固定ネジを外そうとすると大抵四次元ポケットに落ちてしまう。なのでテクニックとして、内張りのビニールを貼り付けているブチルゴムを少しとって、

minicab-u62v-sldr-oth14

このネバネバしたブチルゴムをソケットに貼り付ける。

minicab-u62v-sldr-oth15

いわゆるとりもち作戦です。これでネジが落ちないのです。

minicab-u62v-sldr-oth16

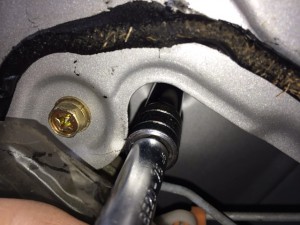

上のネジを外しています。

minicab-u62v-sldr-oth17

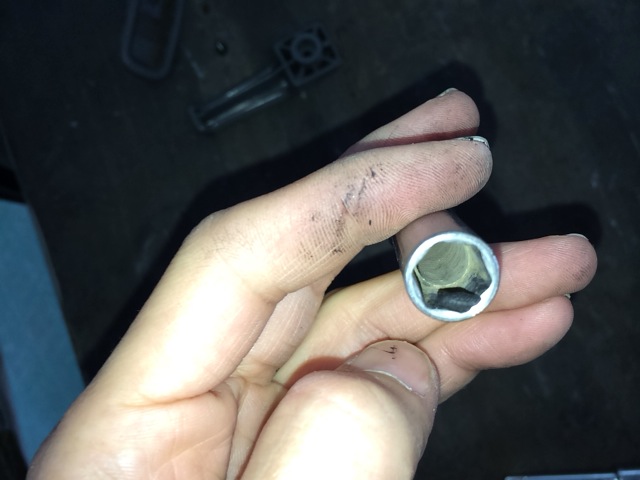

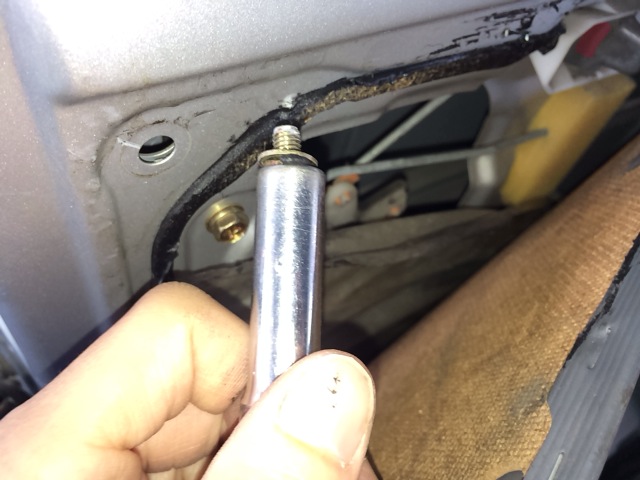

ネジはソケットに張り付いているので落とす心配はない。

minicab-u62v-sldr-oth18

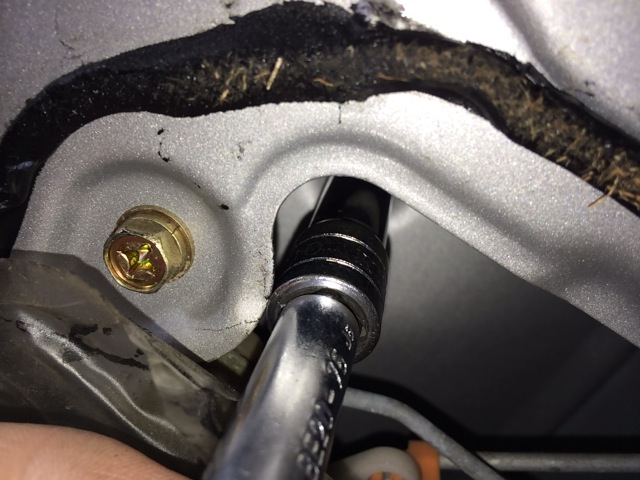

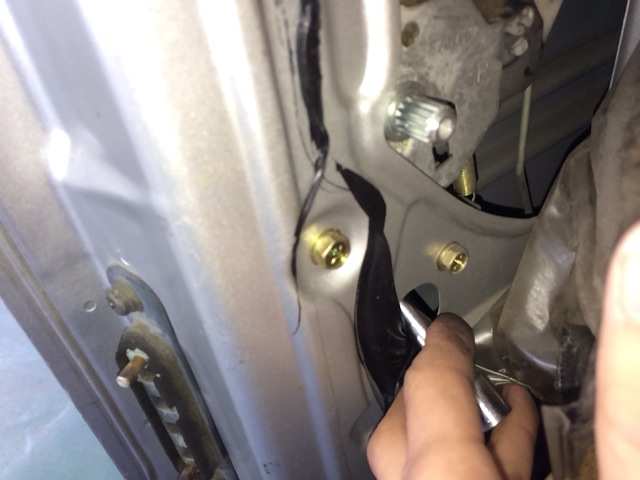

下のネジは丸いサービスホールから斜め上の方向へソケットをセットして外す。

minicab-u62v-sldr-oth19

下の方がやりにくいです。

minicab-u62v-sldr-oth20

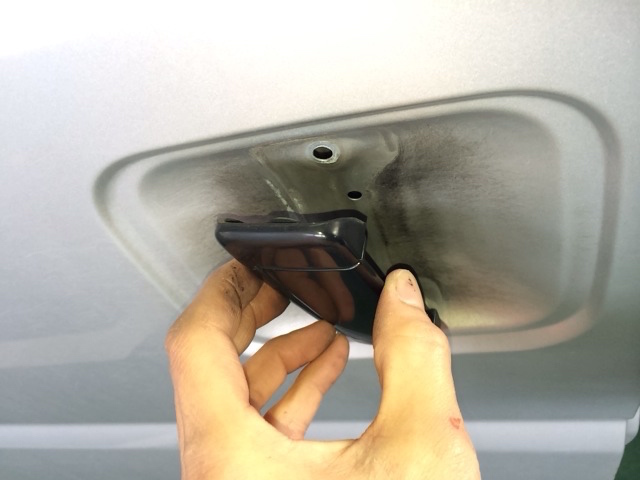

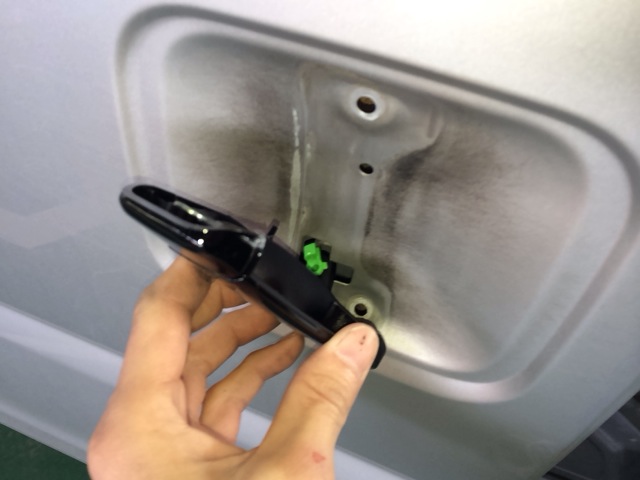

ネジを外したら、アウターハンドルを外側へ外す。

minicab-u62v-sldr-oth21

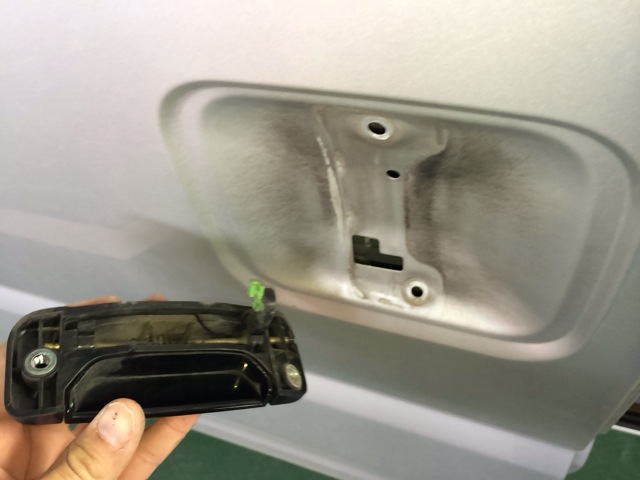

ハンドルを外した図。

minicab-u62v-sldr-oth22

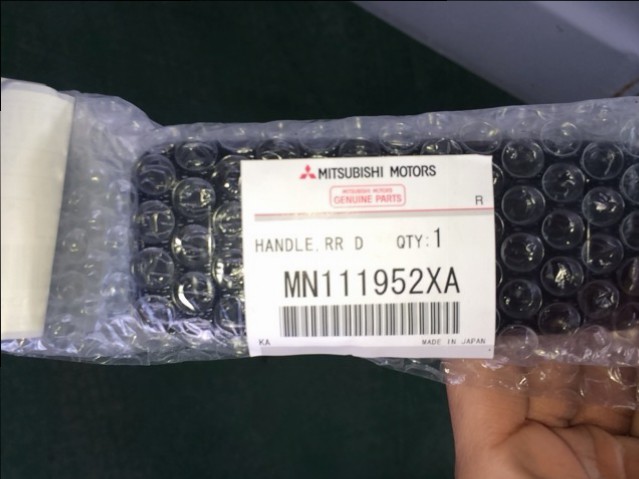

これが品番ですが、右側のスライドドアのアウターハンドルです。左側は品番が違うはずです。

minicab-u62v-sldr-oth23

あとは逆の順序で取り付けいく。

minicab-u62v-sldr-oth26

完成です。

minicab-u62v-sldr-oth24

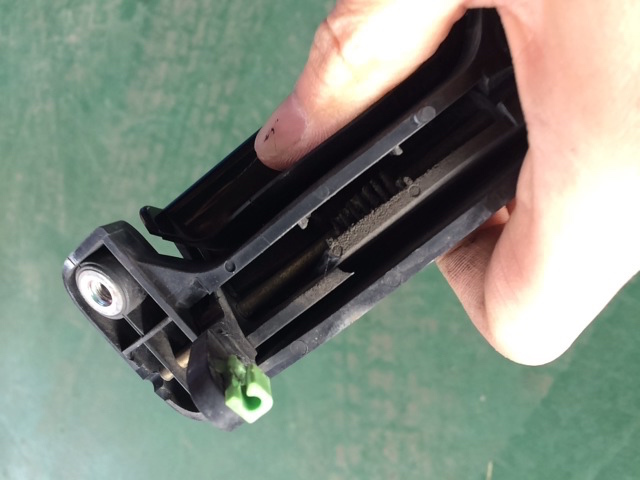

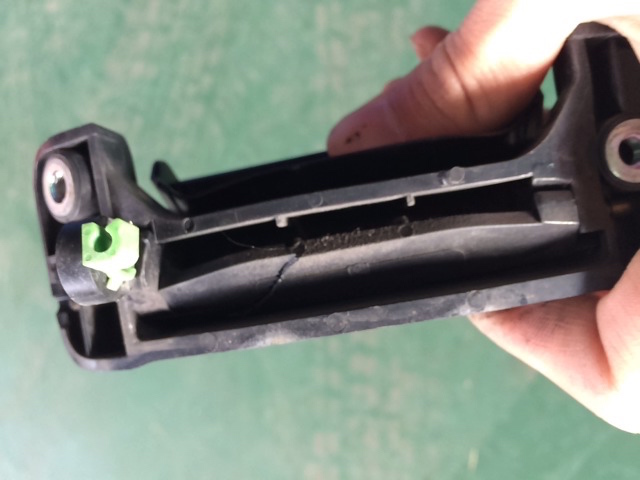

ちなみに壊れてスライドドアが開かなくなったアウターハンドルを見てみると、やはり亀裂が入っていた。

minicab-u62v-sldr-oth25

これでは開かないわけですね。

ちなみにアウターハンドルの価格は2015年3月現在で4000円です。

ご参考までに。整備工場にお願いすると、工賃は3000円ちょっとはとられると思います。
