エスティマ ACR55 ウォーターポンプ交換

エンジン

acr55-estima-wp1

定期点検で入庫してきた、トヨタのエスティマ。型式ACR55ですが、ウォーターポンプからクーラント漏れが認められたので、オーナーの了承を得て交換する事にしました。

acr55-estima-wp2

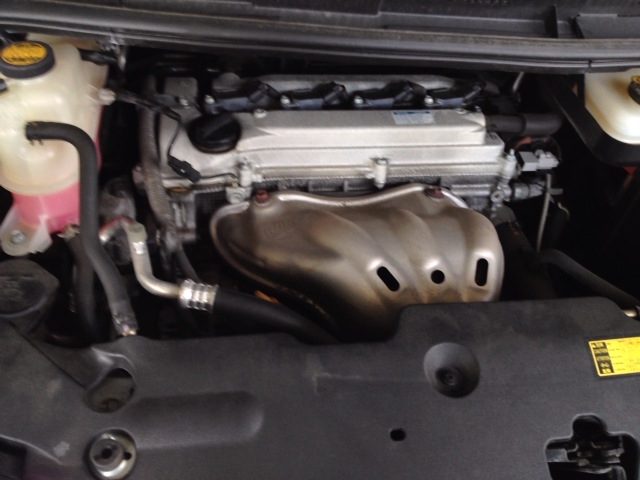

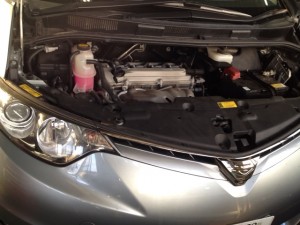

エンジンは2AZです。それではエスティマ ACR55のウォーターポンプ交換いってみましょう。

acr55-estima-wp3

まずはフロントの右タイヤを外して、アンダーカバーを外す。

acr55-estima-wp4

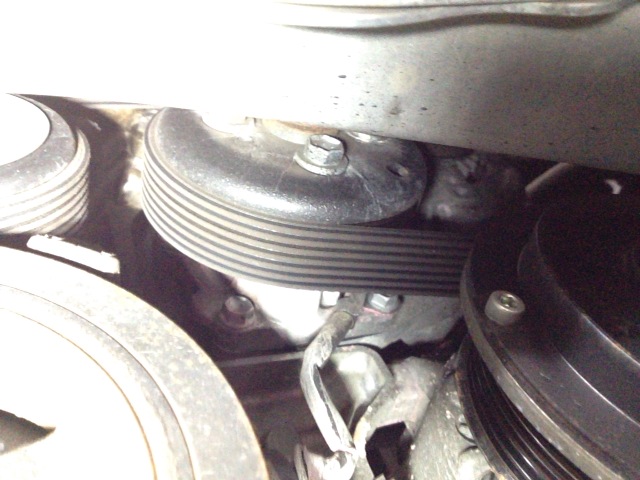

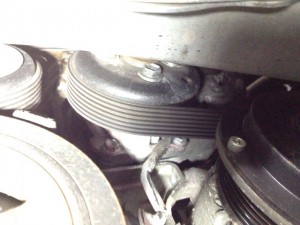

上の部品がウォーターポンプです。

acr55-estima-wp5

補機ベルトを外す前に、ウォーターポンプのプーリーのボルト4本を緩めておきます。

acr55-estima-wp6

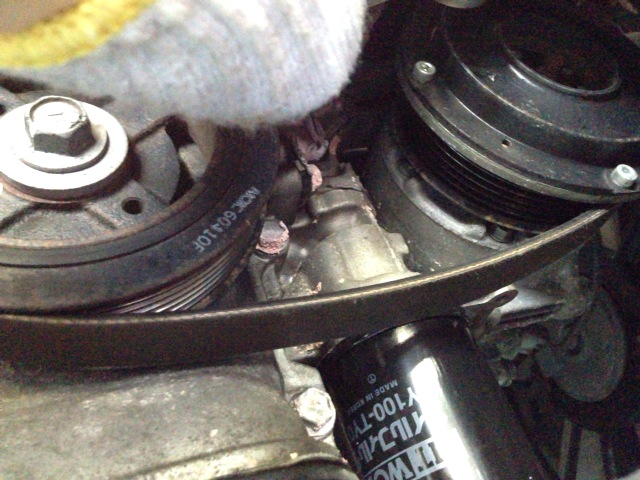

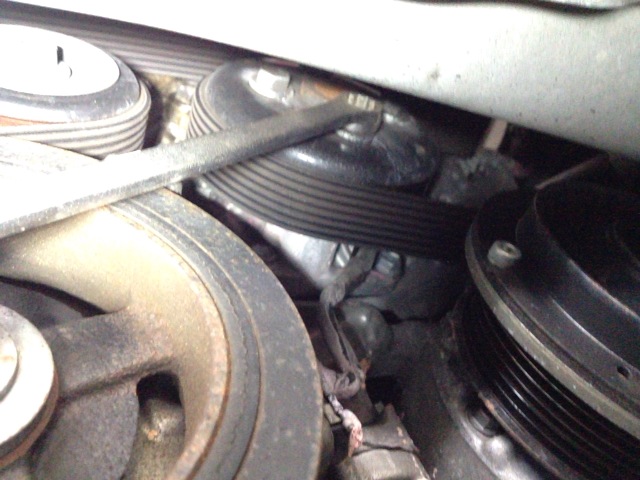

続いて、ファンベルトのオートテンショナーにレンチをかけて、ベルトを緩める方向へテンショナーを移動させてベルトを外します。結構力が必要です。



広告・Amazonアソシエイト

AP ファンベルト トヨタ/TOYOTA エスティマ ACR55W 2AZ-FE 2400cc 2006年01月~

価格・在庫はAmazonの商品ページでご確認ください。

せっかくなので、補機ベルトも一緒に交換してしまいましょう。



acr55-estima-wp7

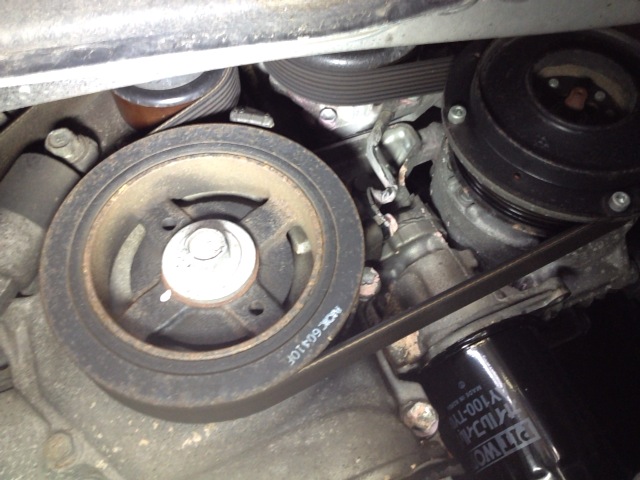

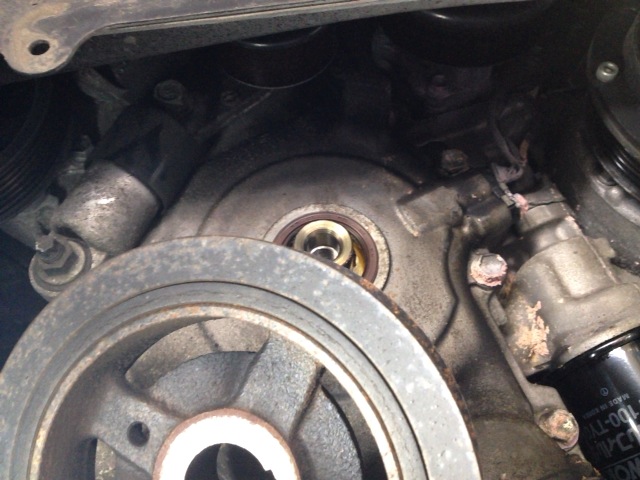

作業の順序がわからなくて、僕はクランクプーリーを外してウォーターポンプを下へ抜こうと思いました。が、結果を先に書くとウォーターポンプは下には抜くだけの隙間がありません。上に抜きますのでクランクプーリーは外す必要はありませんでした(笑)

acr55-estima-wp8

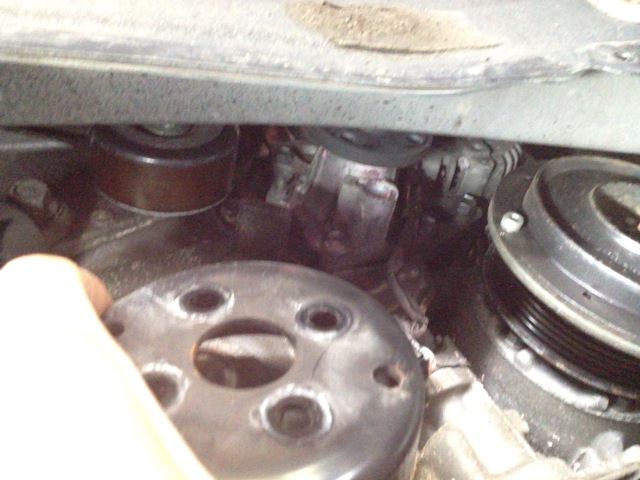

ウォーターポンプのプーリーを外す。

acr55-estima-wp9

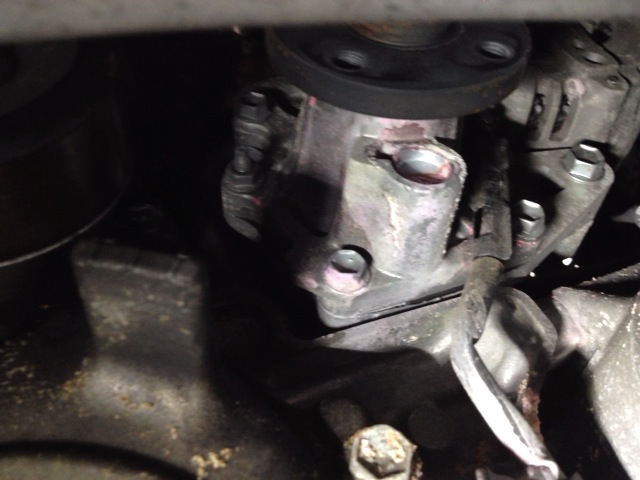

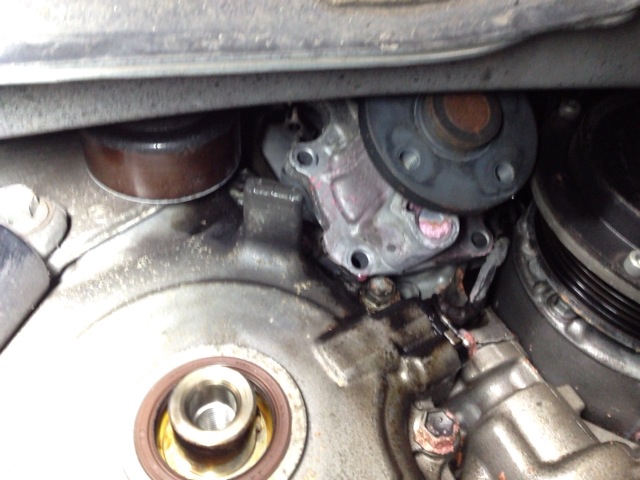

漏れているウォーターポンプ。この取り付けネジを外せば理屈ではウォーターポンプは交換できるけれど、エンジンの下方向へは抜く事が出来ません。

acr55-estima-wp10



抜けそうで抜けないウォーターポンプ

acr55-estima-wp11

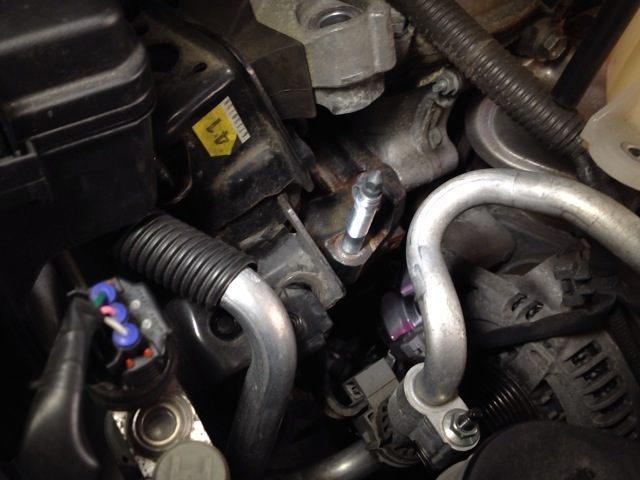

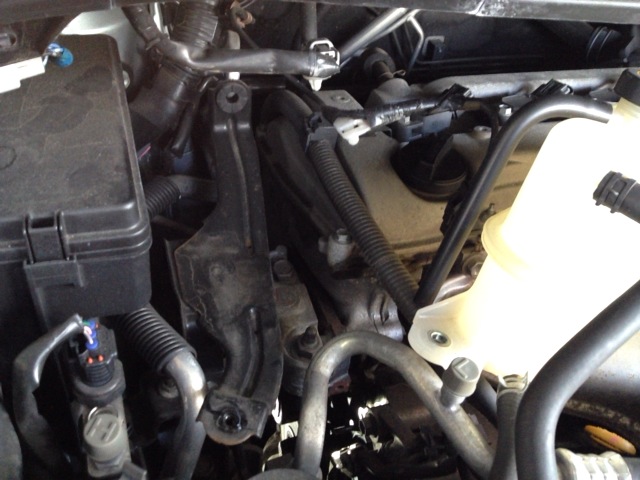

仕方がないので、エンジンマウントを取り外して、エンジンを下からジャッキで持ち上げます。

acr55-estima-wp12



ごちゃごちゃしていますね

acr55-estima-wp13

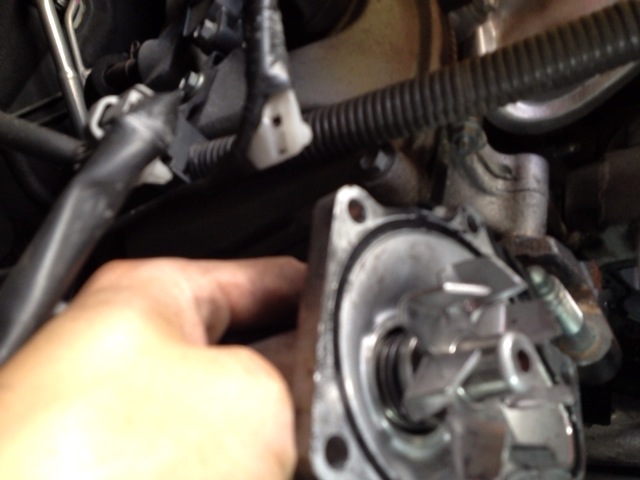

なんとかウォーターポンプを抜く事ができました。

acr55-estima-wp14

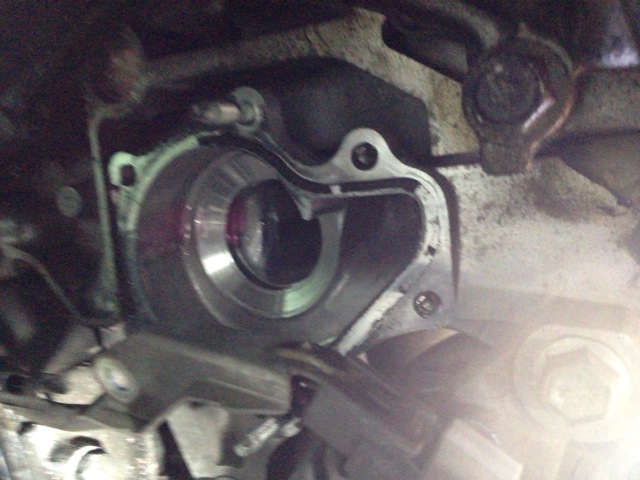

ウォーターポンプを外した図。ガスケットをきれいに剥がします。

acr55-estima-wp15

それにしても最近はウォーターポンプがよく漏れる気がする。

広告・Amazonアソシエイト

国内優良メーカー各社 ウォーターポンプ トヨタ エスティマ ACR50W,ACR55W 2006年01月~ 2400cc

価格・在庫はAmazonの商品ページでご確認ください。

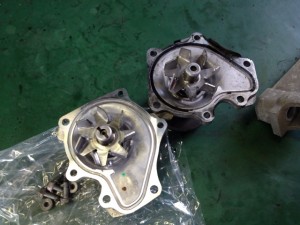

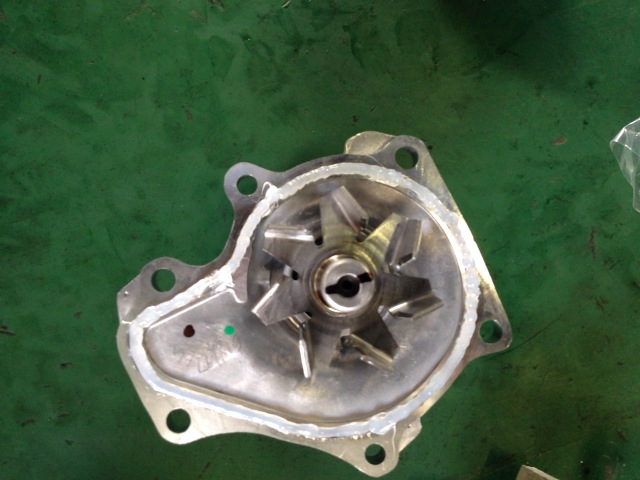

これがエスティマ用のウォーターポンプです。



acr55-estima-wp16



新しいウォーターポンプにはガスケットが付属してこなかったので、液体ガスケットを塗布します。

広告・Amazonアソシエイト

ワコーズ(WAKO’S) ガスケットメイク GM100g V350 STRAIGHT/36-9350

価格・在庫はAmazonの商品ページでご確認ください。

これが作業で使っている液体ガスケットです。ワコーズ製をつかっています。



acr55-estima-wp17

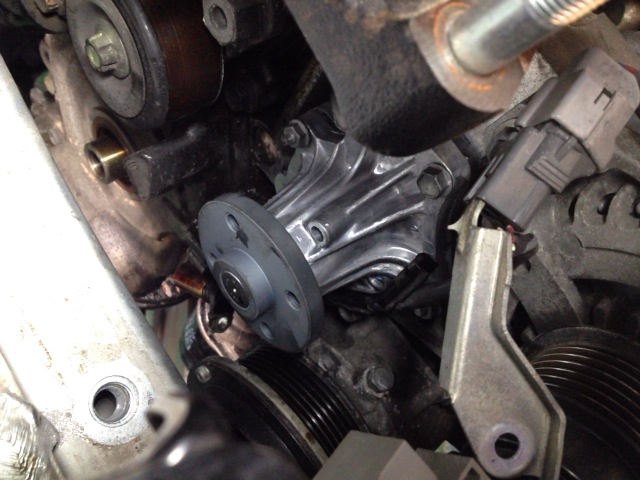

新しいウォーターポンプを取り付けます。

acr55-estima-wp18

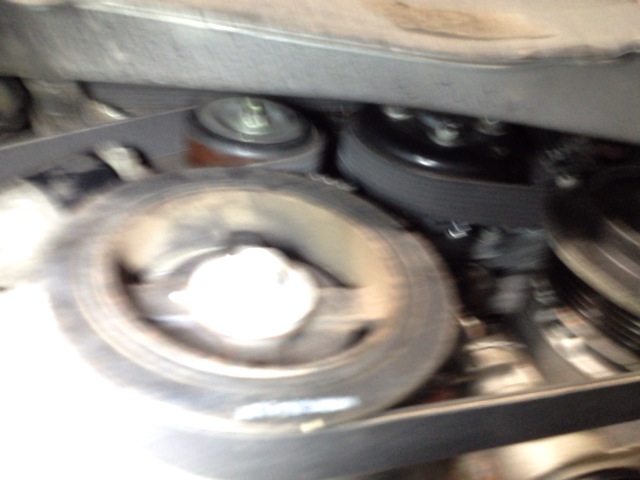

あとは元に戻す。

acr55-estima-wp19

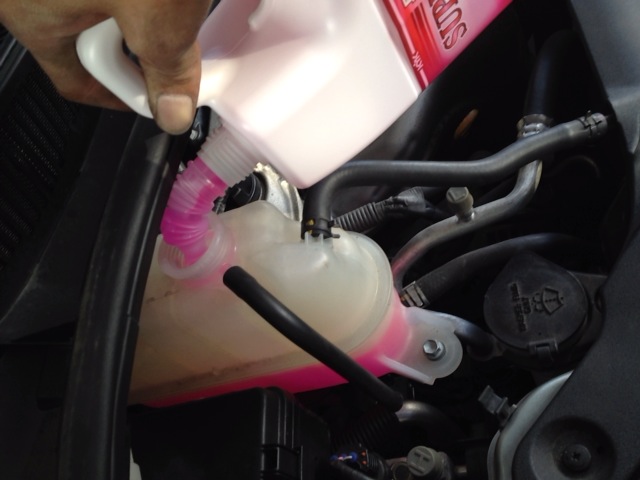

最後にスーパークーラントを入れてエア抜きをして終わりです。

広告・Amazonアソシエイト

トヨタ純正 スーパーロングライフクーラント 2L 08889-01005

価格・在庫はAmazonの商品ページでご確認ください。

作業では汎用のスーパークーラントに入れ替えましたが、純正の方が安心です。2、3本用意してください。

これでエスティマ ACR55 ウォーターポンプ交換は終わりです。

工賃は指数表で2、6時間なので、17000円前後です。部品代はそれぞれリンク先の部品の価格を参照してください。 DIYでも簡単に出来るレベルだと思います。
