スバルのステラです。ダイハツムーヴのOEMでもあるので、ムーヴにも共通する内容です。
オーナーからの相談は
「運転席のドアが内側から開かない」
というものでした。
![](https://www.team-mho.com/wp-content/uploads/2022/03/A9EE43B3-9A64-4A77-BB1D-C9AC9A48F13E.jpeg)
スバルのステラ。
症状をまずは確認してみます。
![](https://www.team-mho.com/wp-content/uploads/2022/03/DA9CA38F-472C-418D-9757-3AEDB4BD09E8.jpeg)
運転席ドアを外側から開こうとすると開きます。
![](https://www.team-mho.com/wp-content/uploads/2022/03/821A3796-E2D0-47A0-879B-8EAA77F06CC2.jpeg)
内側から開こうとすると開かない。
この手のトラブルはたまに発生します。原因と修理代を先に書いておくと、インナーハンドルとドアロックにつながるドアロックケーブル切れです。
修理費用はドアロックケーブルの部品代が1230円。工賃が、5000~7000円位。8000円弱の修理代ですね。工賃に幅があるのは、お店によってレバレート(時間工賃)の設定が違うという事。
そして、作業点数表にこの作業指数の記載がないため、ウインドウレギュレーターの交換に近い工賃で算出しています。
それでは作業にはいります。
ステラのフロントドアロックケーブル交換
![](https://www.team-mho.com/wp-content/uploads/2022/03/625B85F3-64F5-48C5-9933-A818BA9402FE.jpeg)
まずは何はともあれドアの内張を外さないと話になりません。ネジを外していきます。
パワーウインドウスイッチ部のパネルを先に外してその奥に隠しネジが2本あるので注意。
![](https://www.team-mho.com/wp-content/uploads/2022/03/FF4E3706-5253-47C6-BD93-6AFA187DABDA.jpeg)
先にここを外しておかないと駄目です。
あとはインナーハンドルの部分にあるネジとクリップだけなので、手で引っ張って外します。
![](https://www.team-mho.com/wp-content/uploads/2022/03/AB4657E5-E34C-44D5-8327-FEAF13733C9A.jpeg)
この年代になるとリンクロッドではなくて、ワイヤーでドアロックにつながっています。
緑色の方ケーブルです。インナーハンドルを外します。
右側を先に起こしてから横方向へスライドして外す。
![](https://www.team-mho.com/wp-content/uploads/2022/03/13CD5655-3EC7-4B10-875A-0D1ABA0957E2.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/03/F7C24CF7-781B-4C4B-A060-998D3432E525.jpeg)
見事にケーブルが切れていますね。
交換していきます。
このドアロックケーブルは、ドアロック部へつながっています。
ドアロックを外さないとワイヤーを交換するのが困難です。

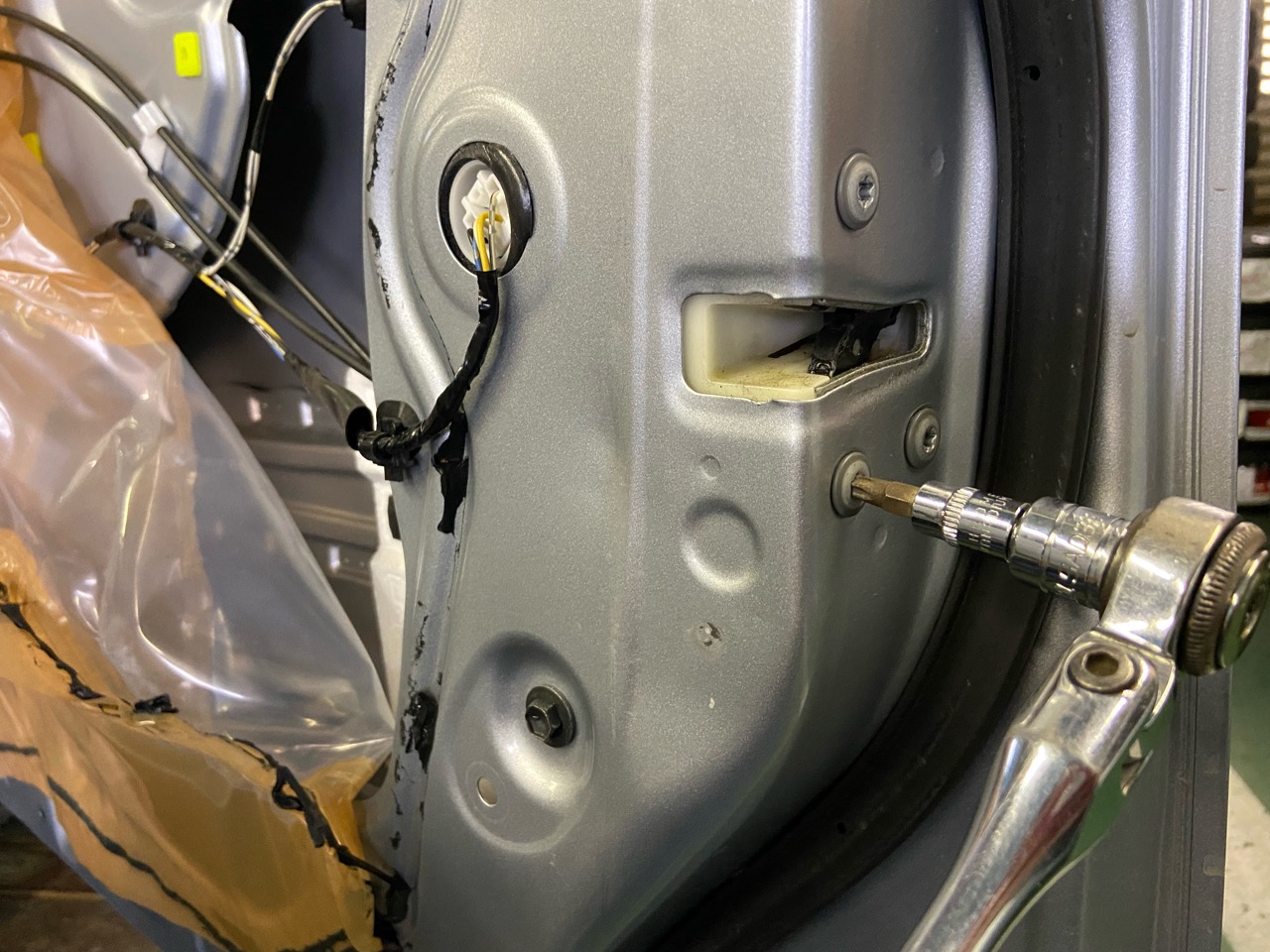

使う工具はトルクス。
![](https://www.team-mho.com/wp-content/uploads/2022/03/63102B2B-CE00-49BE-BD20-CF33B0FF0D46.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/03/F3813D13-7A7C-47E4-97A8-45A66692A0F2.jpeg)
ドアロック側は黄色いケーブルです。
取り外します。
![](https://www.team-mho.com/wp-content/uploads/2022/03/CE479F47-8F27-4499-81FD-E1B997FAE393.jpeg)
新品のケーブルは1230円。品番は69710B2190です。
![](https://www.team-mho.com/wp-content/uploads/2022/03/EF05CC02-7269-45D6-99FB-70E8404FE6DD.jpeg)
新品を装着していきます。
![](https://www.team-mho.com/wp-content/uploads/2022/03/251D25FA-140F-41A5-97C0-87B0594944A4.jpeg)
![](https://www.team-mho.com/wp-content/uploads/2022/03/1E711B79-013B-42D3-9B48-A13B87D061A8.jpeg)
インナーハンドルへ接続。
使い込んでくれば、ワイヤーだけではなくインナーハンドルも割れる可能性が0ではないですね。
![](https://www.team-mho.com/wp-content/uploads/2022/03/6C3B1BBC-B88E-44E9-AF23-FB826FE58D8B.jpeg)
インナーハンドルを取り付けて、ドアの内張を戻す。
ドアロックアクチュエーターを脱着しているので、すべての機能が正常に使えるか確認すること。
たまに、知らないうちにロッドが外れた状態になってることもあります。
ドアが外側・内側からちゃんと開くこと。リクエストスイッチでドアロックの開閉ができること。
プレートキーを差し込んでちゃんとドアロックの解除ができること。
そして、パワーウインドウメインスイッチを外しているので、パワーウインドウのオート設定を必ずすること。
以上!修理代を抑えたい人はDIYでも可能です!
