アクティ HH6 オーバーヒート ヘッドガスケット交換

time 2014/12/05

アクティ HH6 オーバーヒート ヘッドガスケット交換

IMG_8768

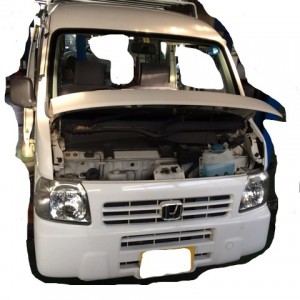

ホンダのアクティですが、走行中に水温の赤い警告灯が点灯するようになり、クーラントのリザーブタンクへの吹き返しが確認されました。このアクティやバモスのNAのマニュアル車はエンジンが横置きでミッドに搭載されています。冷却通路のせいなのかはっきりしたことはわかりませんが、オーバーヒートしやすいんですよ。

オーバーヒートをしたらヘッドガスケットが大体抜けてしまう。

ということで、アクティのヘッドガスケットを交換しましたのでお伝えします。とりあえずバッテリーのマイナスは外しておきましょう。

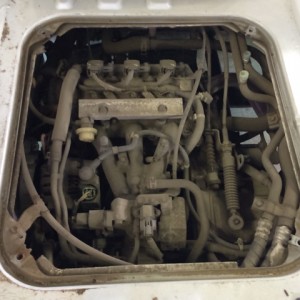

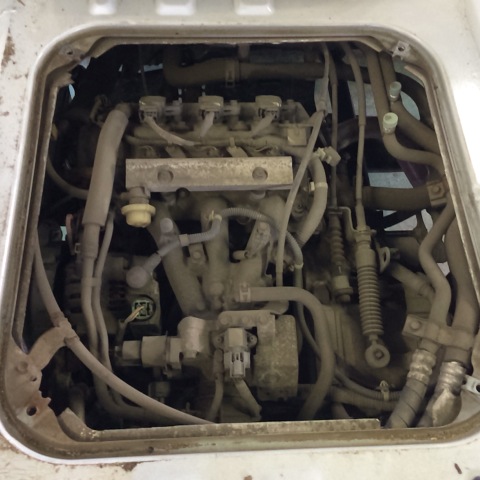

IMG_8719



エンジンのレイアウトを見て考えた作戦は、インテークマニホールドは車上に残して、エキゾーストマニホールドはシリンダーヘッドにくっつけた状態でシリンダーヘッドを剥がすことにしました。

IMG_8721

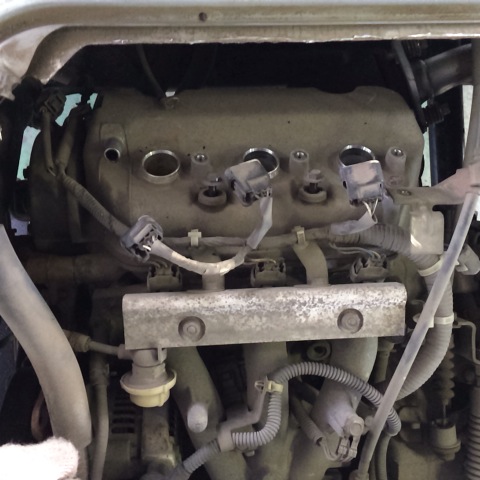

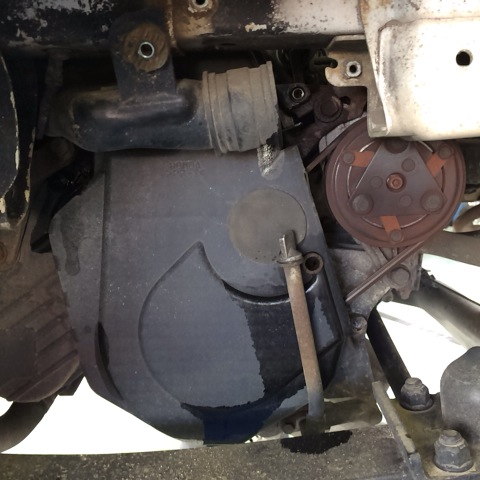

タイミングベルトは何度も交換したことがある車両ですので、とりあえずヘッドカバーを剥がします。

IMG_8723

そしてどんどんと外して行きます。ベルトのカバーを外してタイミングベルトも外していきます。

IMG_8727



かなり錆が進行している車で作業が困難です。タイミングベルトのカバーのネジも丸くなって外せない。9mmのソケットを打ち込んで外しました。どうしても駄目な時はカバーを割ってネジを外すしかないか。

案の定エンジンマウントのネジも錆てしまっていたので、マウントは一気にまとめて外すことにしました

エンジンが下がってくるので、下から何かで支えること。

IMG_8731

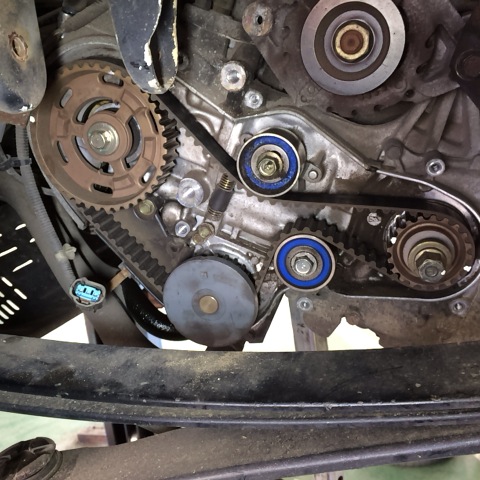

この車両は走行9万キロでタイミングベルトを交換されている。なのでベルトは再利用することに。ちなみに現在の走行距離は11万km。

IMG_8733

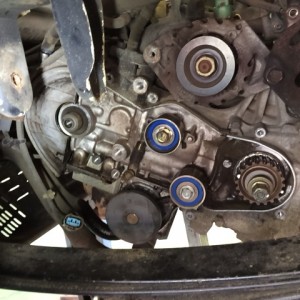

カムのスプロケットは外す必要ようはなかったかもしれないですね。これでエンジンの横の部分はヘッドとブロックで切り離せています。

IMG_8740

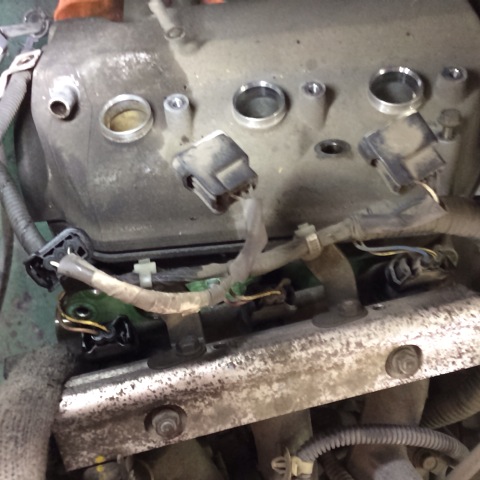

インテークマニホールドとシリンダーヘッドのネジを外します。インテークマニホールドはある程度動くので、エンジンとの隙間に木片を入れておいて、クリアランスを保っておきます。インテークマニホールドを車上に残してくるので、燃料ラインを外す必要はありません

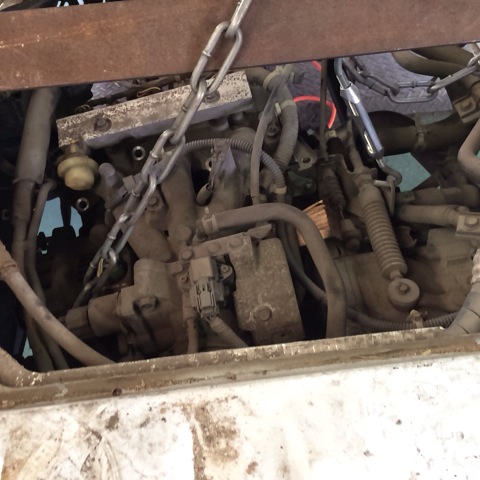

IMG_8742



エンジンが下がるのを防ぐ為に、上からエンジンをチェーンで吊っておく

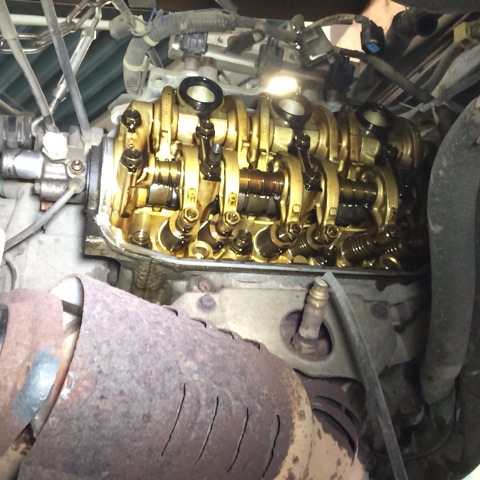

IMG_8744



エキマニのネジはとても剥がせそうにない。それは錆びているからです。遮熱板すら外せないと思う。なので触媒と中間パイプを切り離して触媒ごとシリンダーヘッドを降ろす。ヘッドボルトを外します。外側から内側へ向かってはずしていく。

IMG_8754

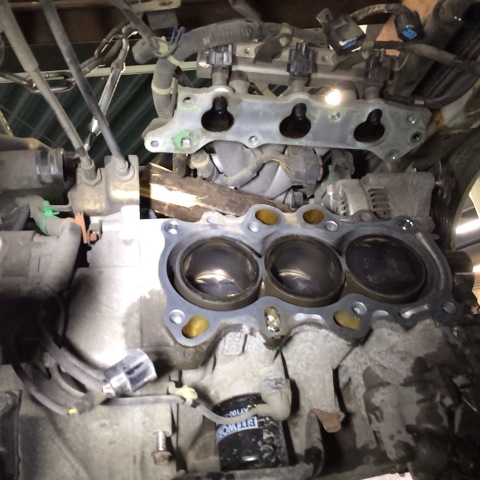

シリンダーヘッドが外れました。三菱のミニキャブに比べると楽だ。

IMG_8760

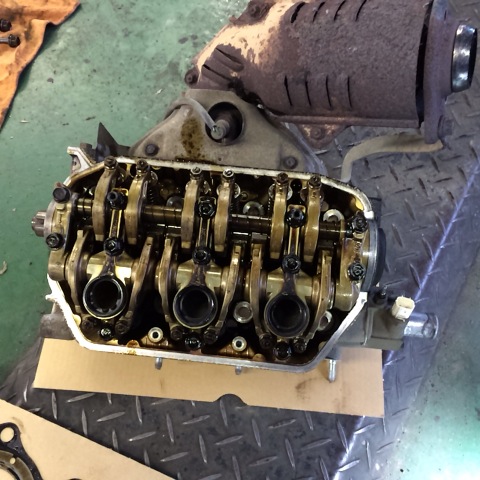

触媒の遮熱板も一緒に交換してしまう。車検までもたないと思いますから。ヘッドを降ろした状態なら簡単。

IMG_8781

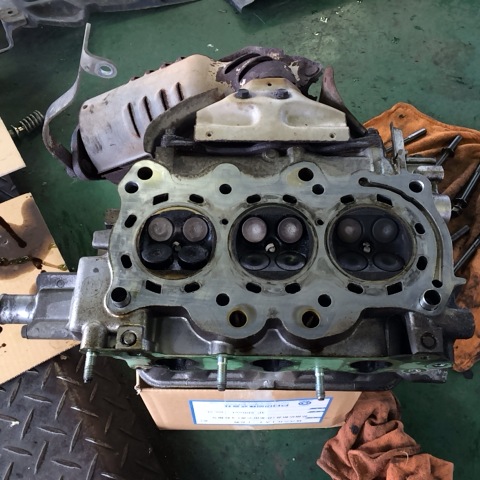

どうも2番シリンダー辺りにふきぬけたような跡が見られます。

IMG_8786

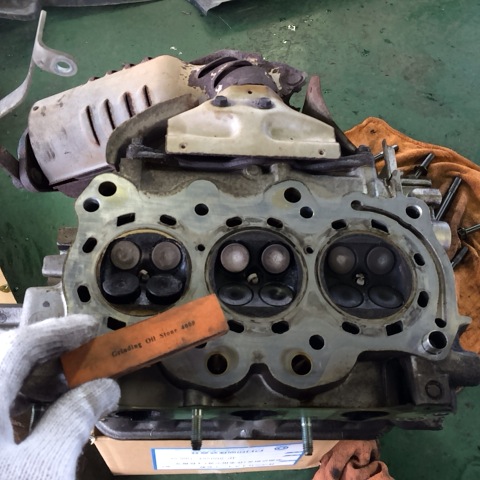

おなじみオイルストーンで磨いて歪みを測定します。

IMG_8797

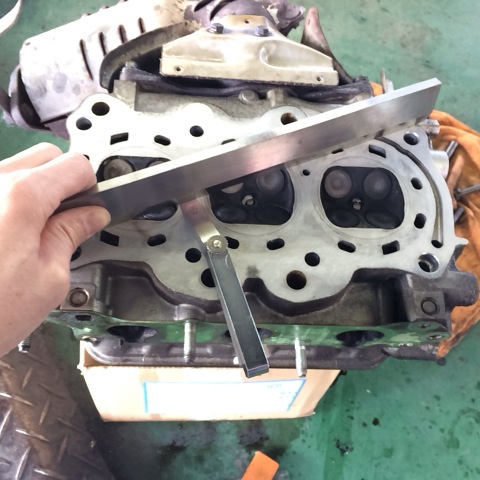

シックネスゲージとストレートエッジでシリンダーヘッドの歪みを測定しましたが大丈夫でした。

シリンダーヘッドの歪み限度値は0、05mmです

IMG_8799

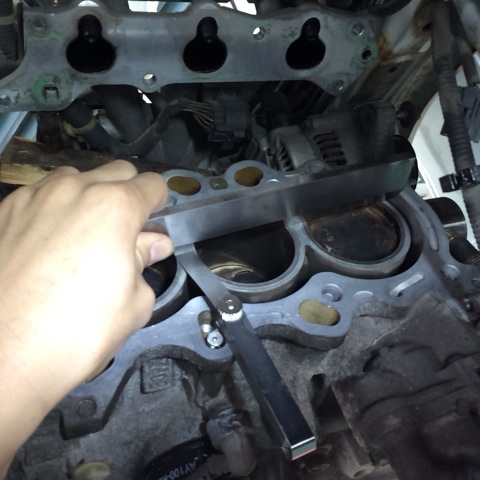

続いてシリンダーブロックをきれいに磨いて測定。こちらも歪みはないのでこのままヘッドガスケットを組み付けることが可能となりました

シリンダーブロックの歪み限度値は0、10mmです

IMG_8835

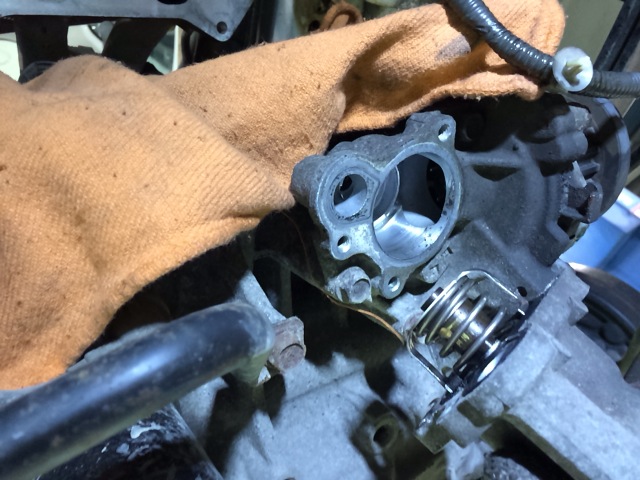

サーモスタットを新品に交換します。

IMG_8844

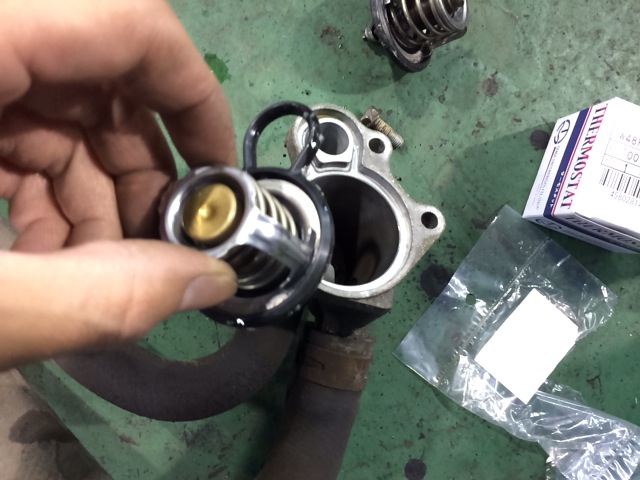

やはり10年10万キロで一度交換した方が安全です。

IMG_8849



続いて触媒の遮熱板の交換。当然ネジ山なんか錆びてなくなっているので、グラインダーで削り取る。

IMG_8855

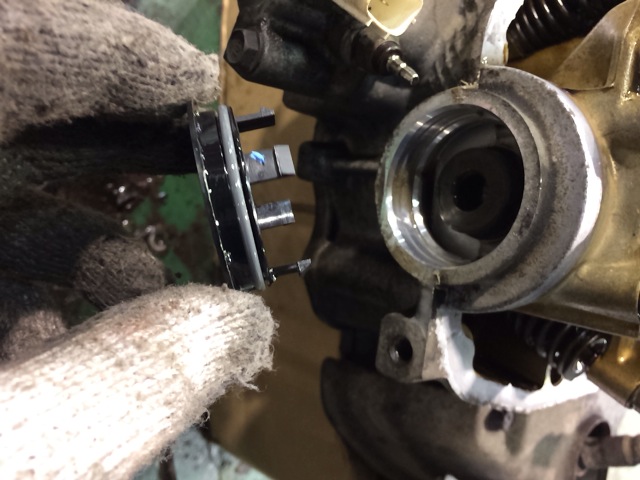

シリンダーヘッドプラグもオイル漏れが確認されたので交換。タイミングベルト交換した時に交換しておけばいいのに。

IMG_8859

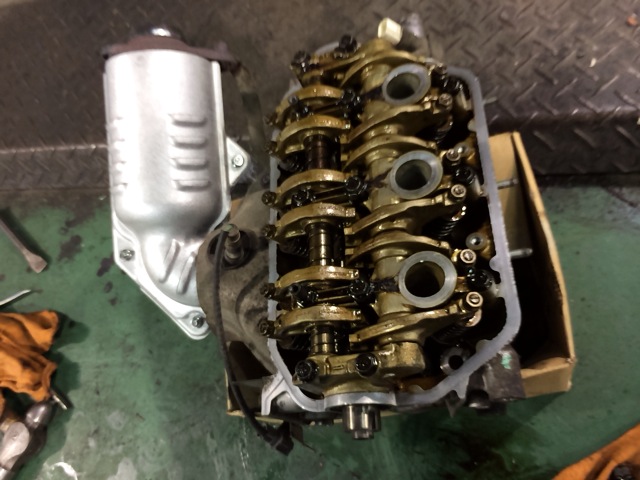

これでエンジンに搭載準備はOK。

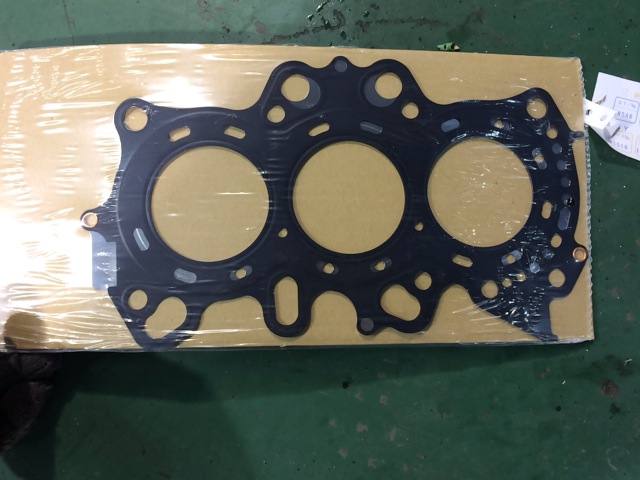

IMG_8862



新しいヘッドガスケットです。

IMG_8867

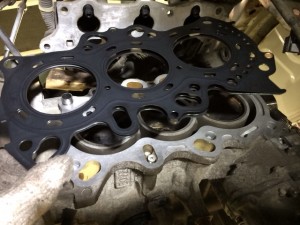

新しいヘッドガスケットをシリンダーブロックへ装着します。

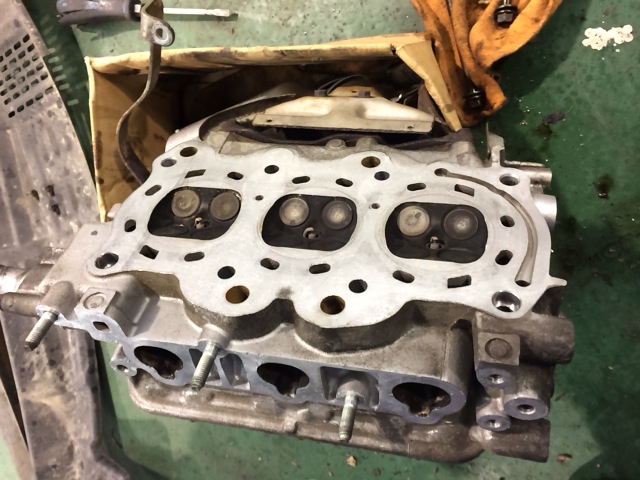

IMG_8874



インテークマニホールドのガスケットを剥がすのが大変でした。なんて頑固な。こんなに頑固なガスケットは今まで遭遇したことがないくらい。三菱のウォーターポンプのガスケットの比ではない。

ガスケットリムーバーとか持っていないと大変時間がかかりますよ。

スポンサードリンク

さあもう少し。

IMG_8878

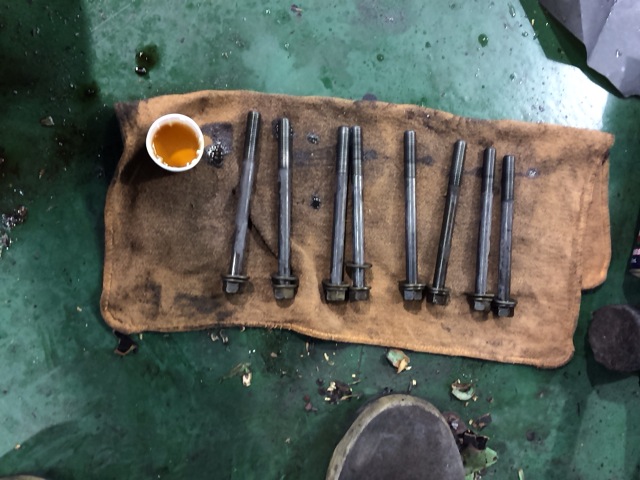

シリンダーヘッドボルトをきれいに清掃してオイルを塗布します。

IMG_8885

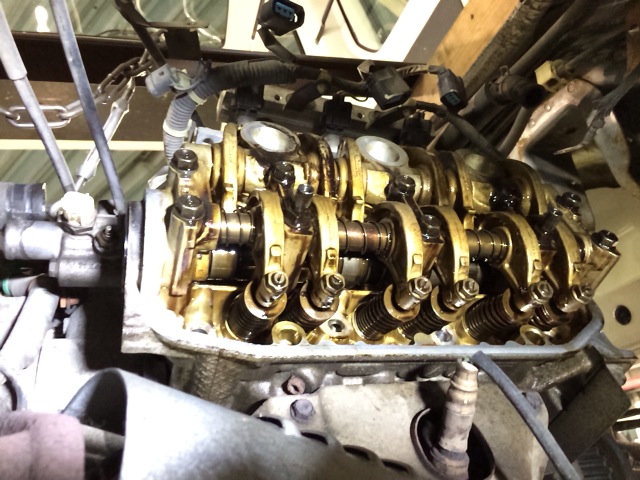

シリンダーヘッドを慎重に載せます。きちんと設置しているか点検しましょう。

IMG_8889

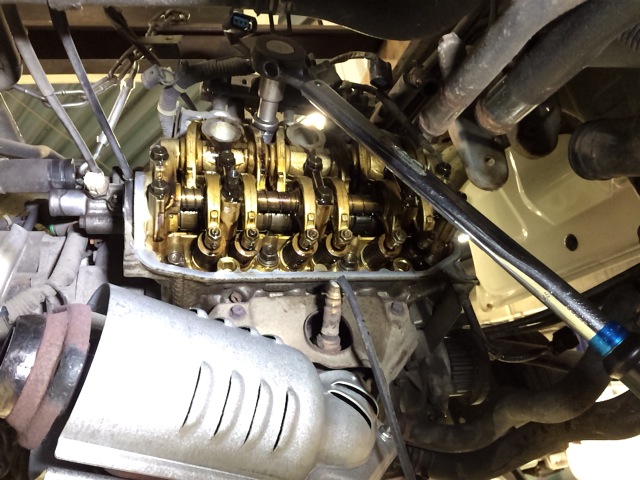

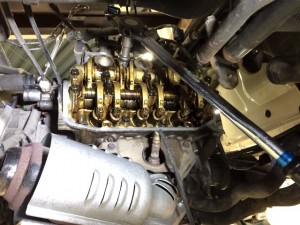

シリンダーヘッドボルトを数回に分けて真ん中からひらがなの「の」の字を描くように外側へ向けて締め付けていきます。

シリンダーヘッドボルトの締め付けトルクは6、5kgm(冷感時)です。

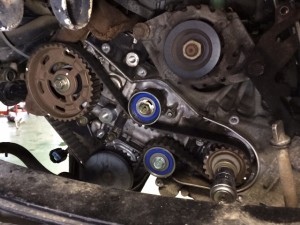

IMG_8935



あとはどんどんと元に戻して行きます。

IMG_8938

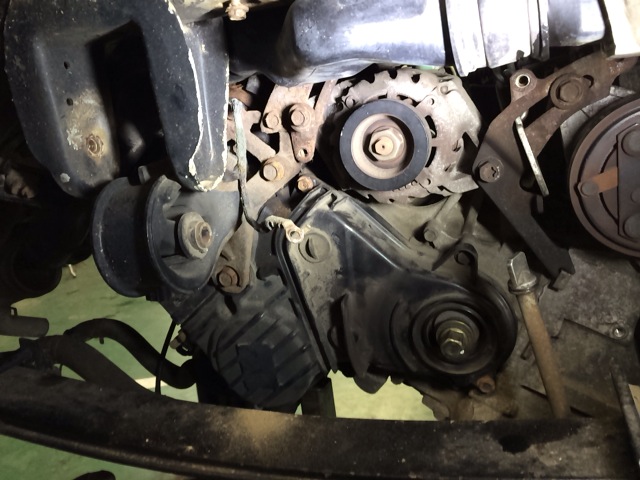

作業はそんなに難しくはありません。ただDIYだと大変かな。

IMG_8942

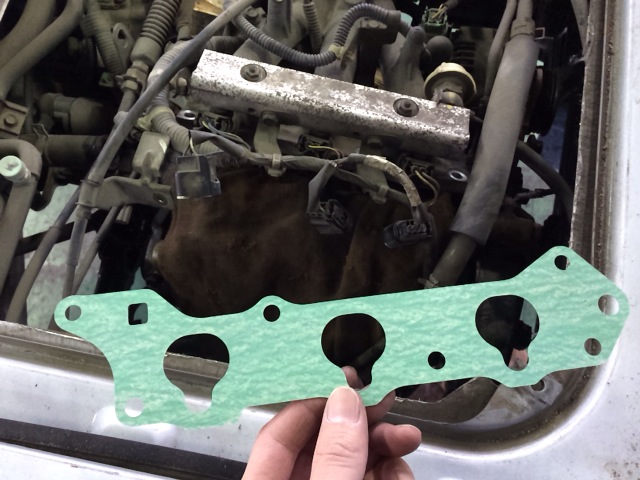

問題の頑固なインテークマニホールドのガスケットです。

インテークマニホールドの締め付けトルクは2、2kgmです。

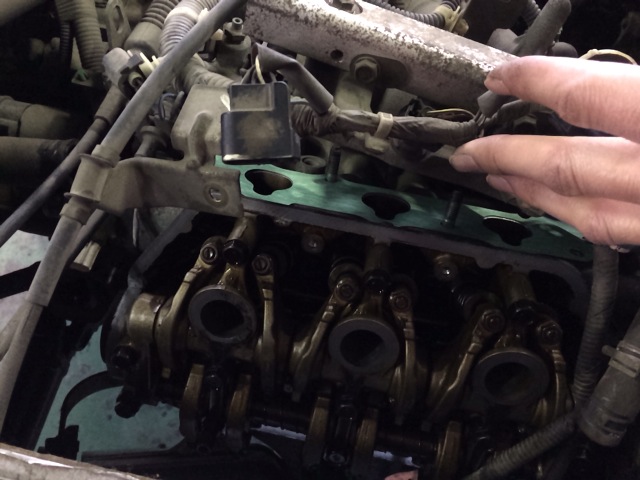

IMG_8946



これは頑固な訳だ。分厚いガスケットです。

IMG_8955

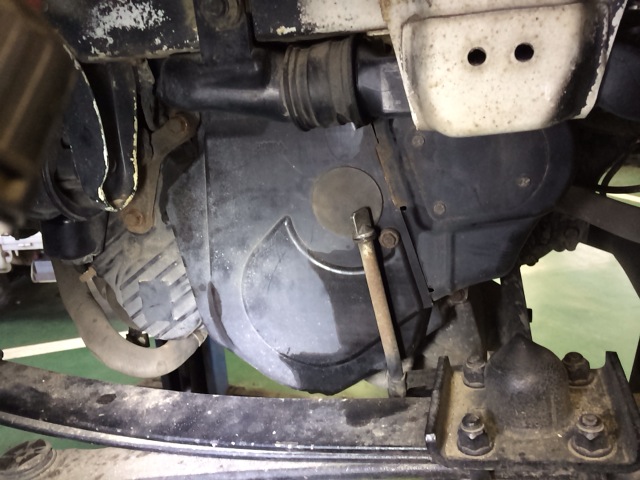

組み上がってきました。最後が一番の難関なんですよね。恐怖のクーラントのエア抜き作業。

IMG_8956

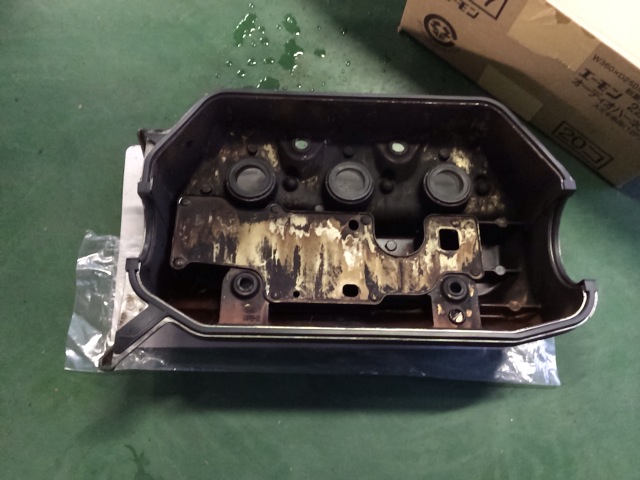

ヘッドカバーのパッキンも交換。オイルとクーラントを入れます。

IMG_8971

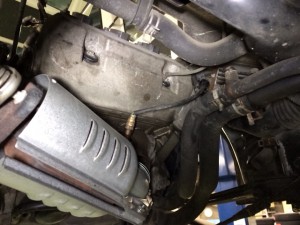

組み上がったらバッテリーのマイナスを繋げてクーラントのエア抜き作業に入ります。

IMG_8969

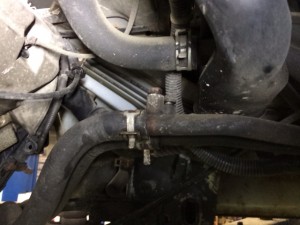

エア抜きの箇所は3カ所です。この車両にはリヤヒーターがついていない。エンジンの手前を走っている冷却水のパイプに2カ所。あとはインテークマニホールドに1つ。リヤヒーターがついていれば運転席下のリヤヒーターのコアに1カ所あるはずです。

IMG_8966

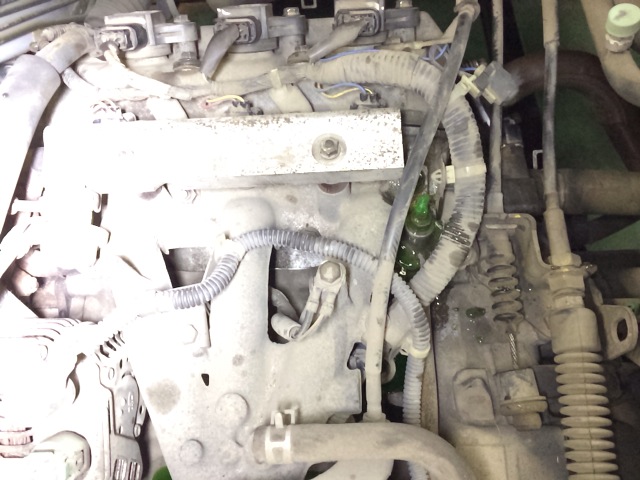

エンジン上部のブリーダーからクーラントが出てきました。

IMG_8972

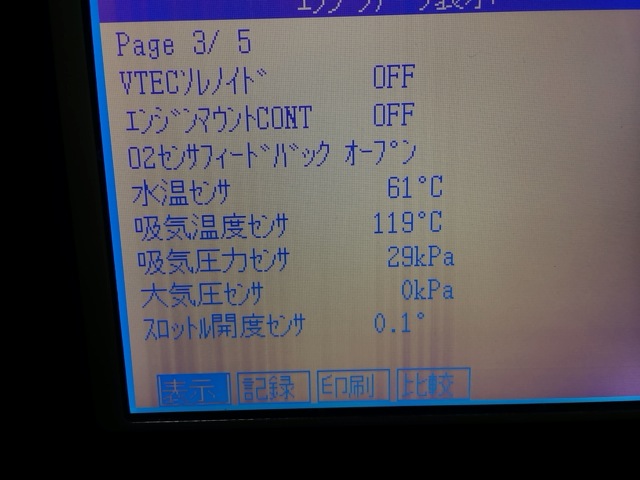

ホンダのマニュアルによると、前輪を持ち上げて行いましょうと書いてありますが、やりにくいです。とりあえずOBD2の診断機をつないでデータモニターモードにして、現在の水温をモニタリングしながら作業します。

正確にこうすれば確実にエア抜きができる。という確信を持てていないので、正確なことがかけません(笑)それだけ整備士をやっていてもエア抜きがしにくい車です。ラジエターにはクーラント交換用の道具をセット。

僕はいつもこれをラジエターにセットして、クーラントをどぼどぼと注いでおきながら、各エア抜きのブリーダーを緩めてエアが抜けるまでクーラントを排出します。

ですが、このアクティの場合、ある程度エンジンを回す必要もあります。ある程度回さないと抜けない。特に一番太いパイプが抜きにくい。サーモスタットが開いてもなかなか暖かくなってきません。

根気よくエア抜きをしないといけません。エアが抜けると、ヒーターのききが変わります。かなり暖かくなります。ここまでくればもう少し。きちんと電動ファンが2回回るまで確認すること。そのくらいですかね。

最後にラジエターキャップを交換して、エンジンオイルをもう一度交換してテスト走行して終わりです。

何台か同じ症状の車に遭遇しましたが、やはり弱いというのは否めません。ATになるとエンジンが縦置きになります。縦置きのエンジンになるとオーバーヒートは聞かなくなります。

横置きのアクティ、バモスは要注意。特にタイミングベルトなどを交換してウォーターポンプを交換した時など。クーラントを抜かれたときはきちんとしたエア抜きがされていないとオーバーヒートを起こします。

気をつけてください。
