ブルーバードシルフィ FG10 リヤテールランプが割れたので交換

time 2016/06/17

ブルーバードシルフィ FG10 リヤテールランプが割れたので交換

2016-05-02-01

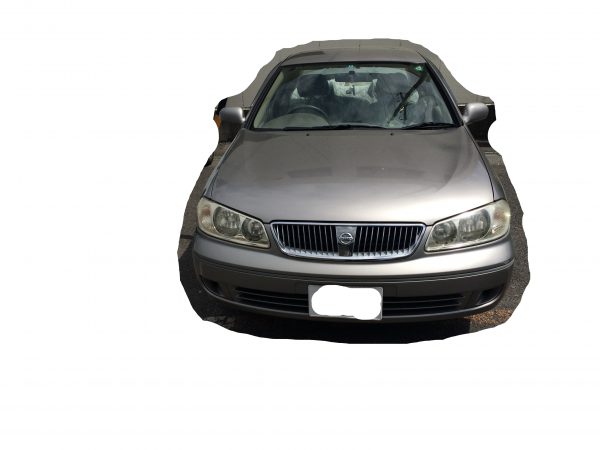

ブルーバードシルフィです。

テールランプが割れたので交換しました。

型式はFG10です。

2016-05-02-02

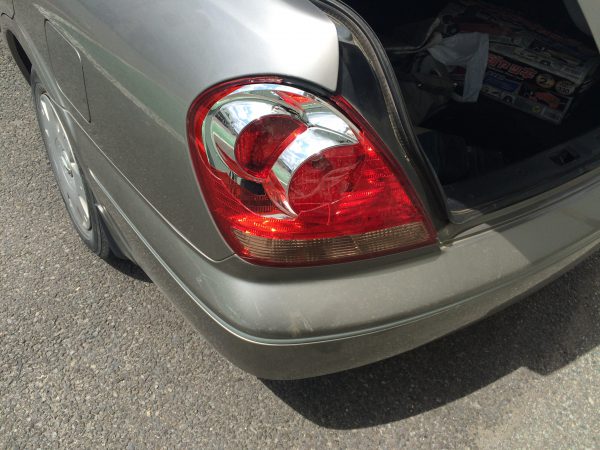

表面が割れちゃっています。

とりあえずトランクを開けて、内側から取り付けネジを外す。

ちなみに整備指数は0.8時間となっていた。そんなにややこしいのだろうか?

2016-05-02-04

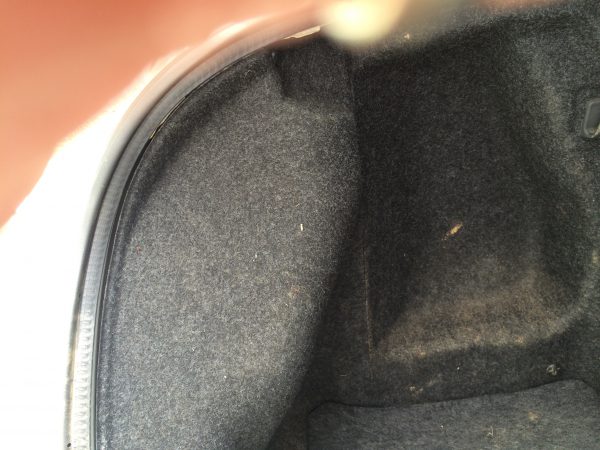

トランク内の内張りを剥がします。クリップ2つ程度です。

2016-05-02-07

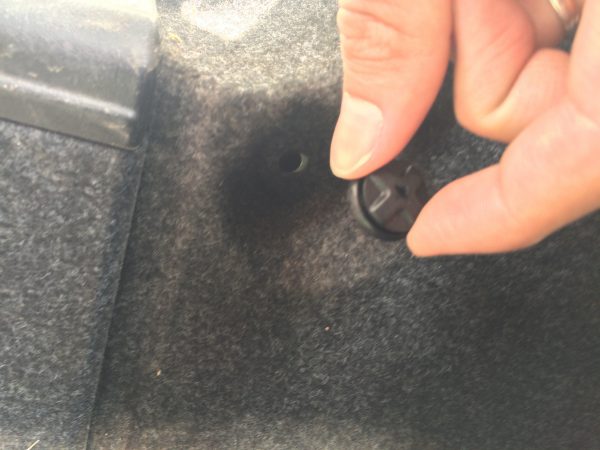

プラスドライバーで回して解除するタイプのクリップ。

2016-05-02-09

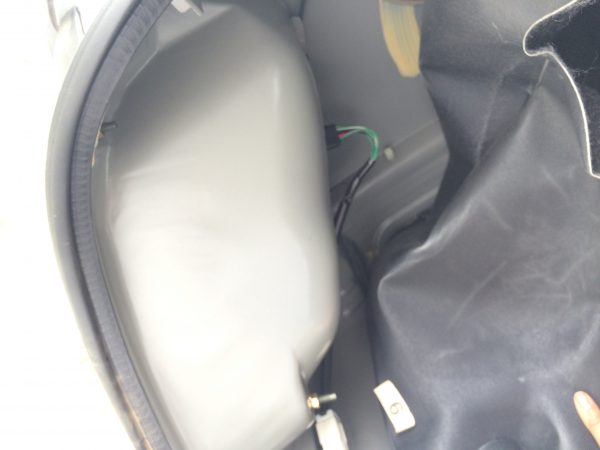

内張りを剥がすと取り付けネジが見えます。

2016-05-02-013

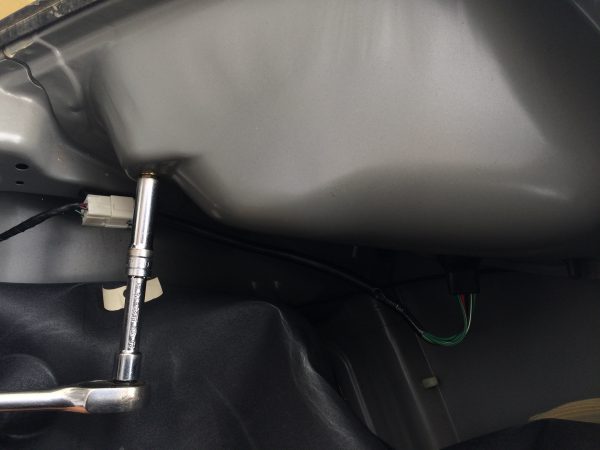

角度を変えてみました。まず1本目。

2016-05-02-014

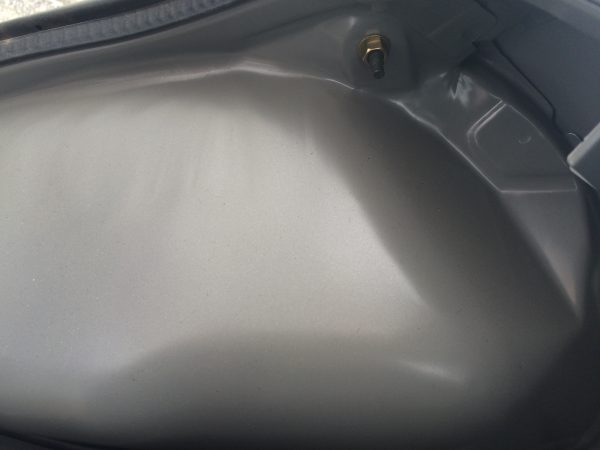

2本目のネジは対角線上にあります。この2つを外す。

2016-05-02-015

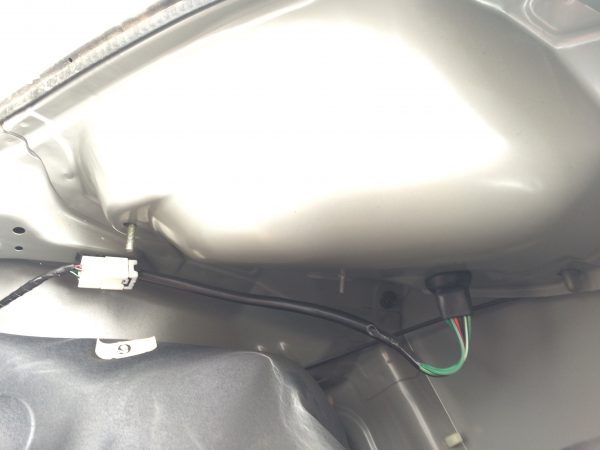

カプラーを外します。これで理屈上は外れる。

ただ、1つがクリップで固定されている。うまく外す必要が有ります。

2016-05-02-019

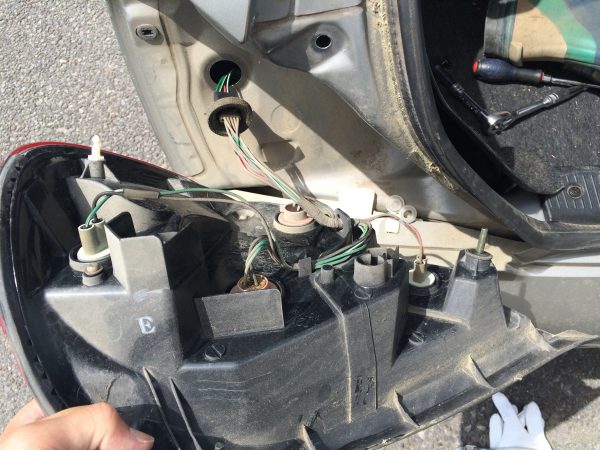

左側の隅っこに白いクリップがあります。理屈では引っ張れば外れるんですが、下手にこじるとボディが傷つくので気をつけて下さい。

2016-05-02-021

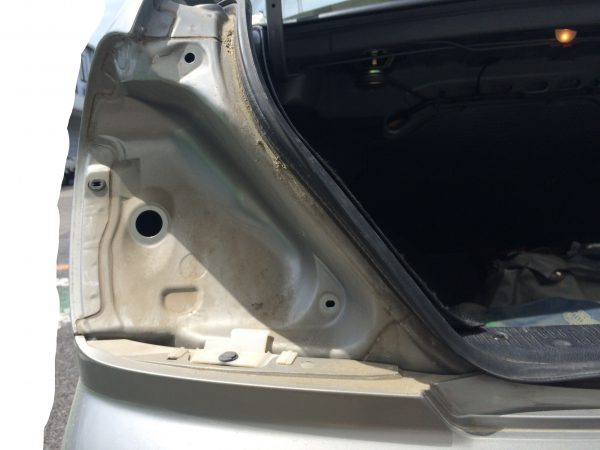

外した図。

2016-05-02-022

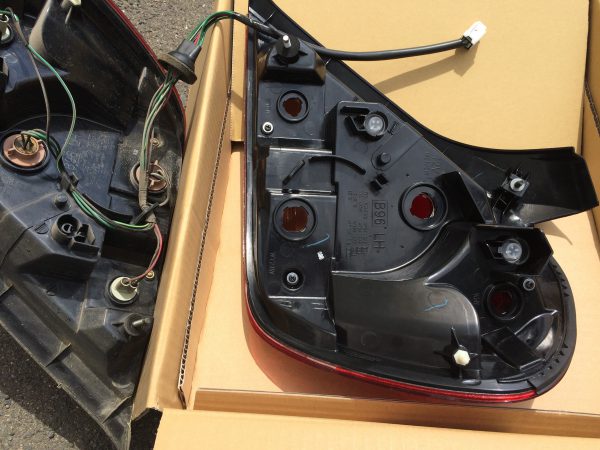

新品のテールユニットに配線と電球を移植します。

16400円です。

2016-05-02-024

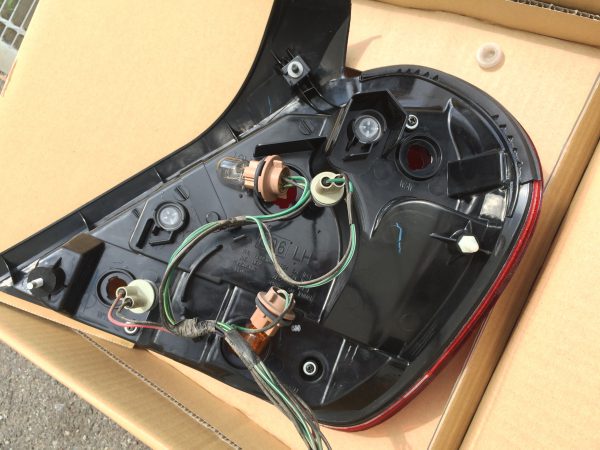

1つずつ移植。

2016-05-02-026

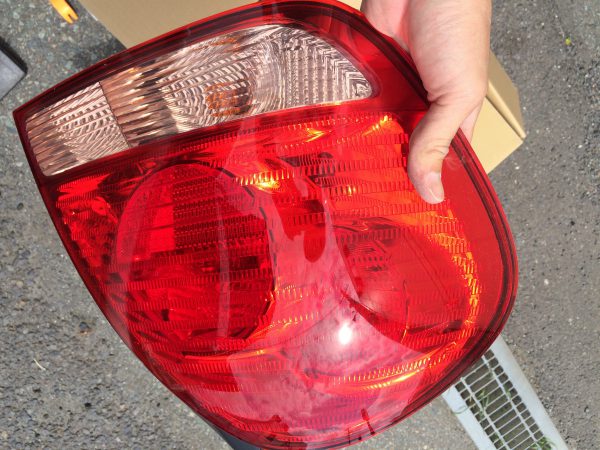

終わったら取り付けです。

2016-05-02-028

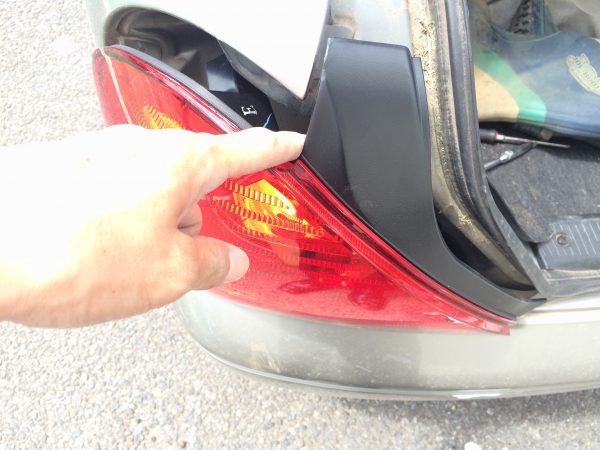

あとは逆の手順で取り付けるだけ。

2016-05-02-030

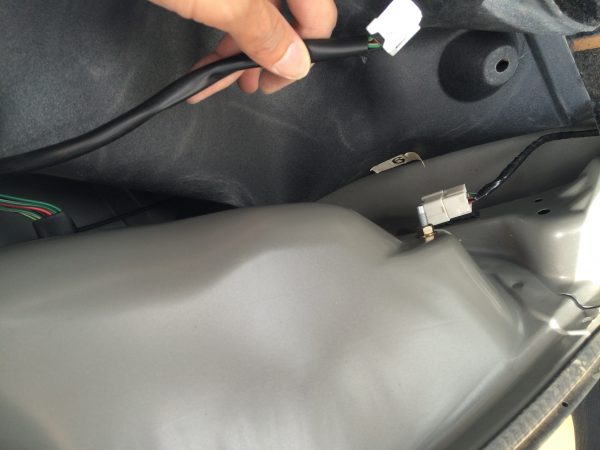

取り付けたらカプラーをつけ忘れないように。

2016-05-02-031

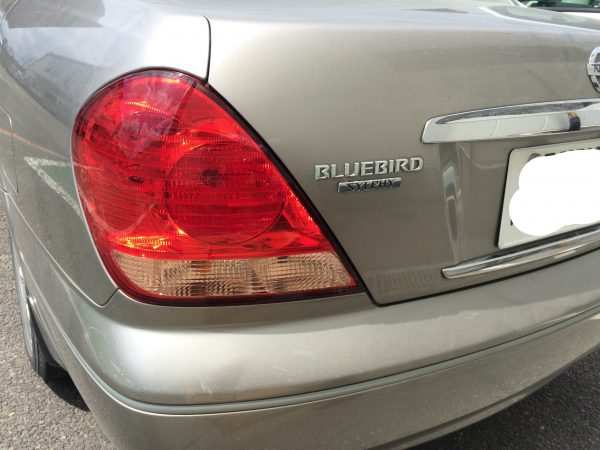

完成!

工賃と合わせれば25000円はかかりません。

でも高いので、調達できるならリサイクル部品とかがおすすめかな。
