エブリィ DA64W ターボチャージャー交換

ターボが壊れてしまった
エブリィ DA64W。

ターボの交換をレポートします。作業指数は2,9時間。こういう車はなかなかやりにくいんですよ。
普通の軽自動車よりも

c-log1119-01
エブリィ DA64W。ターボ故障の原因はオイル管理がよくなかったということ。
羽が折れて、シャフトがガタガタになっています

c-log1119-02
まずは上からアタックします。インテークパイプなどを外していく

c-log1119-03
ジャンジャン外しましょう

c-log1119-04

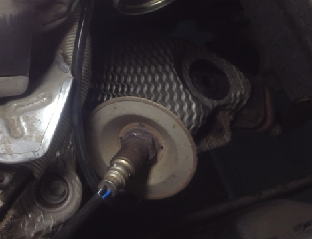

遮熱板を外す必要が有るので、O2センサーを外す。24mm。

遮熱板は3本の10mmのネジで止まっています

c-log1119-05

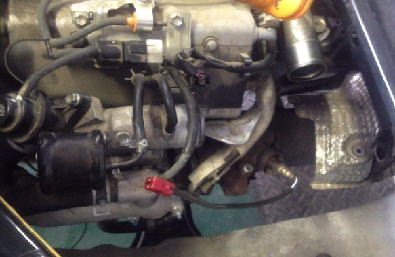

図のように後ろのほうに遮熱板をずらしておきましょう

c-log1119-06
タービンにつながるパイプは2つ。外していきます

c-log1119-07

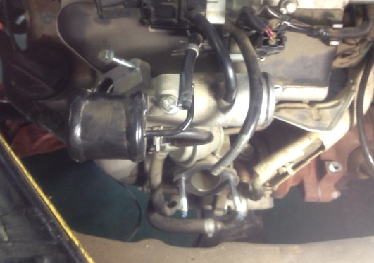

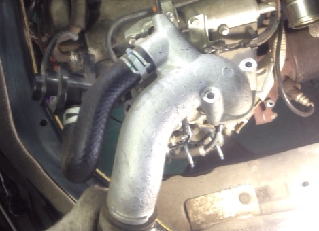

インタークーラー側のホースを外しておかないとスムーズに抜けない

c-log1119-08
バキュームホースなども抜いてきます

c-log1119-09

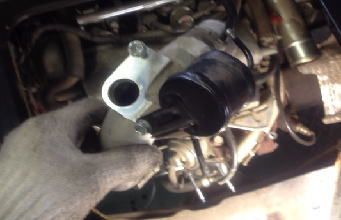

2本目のパイプ。基本ターボを交換するときはこういったインテークパイプは綺麗に掃除しましょう

c-log1119-10

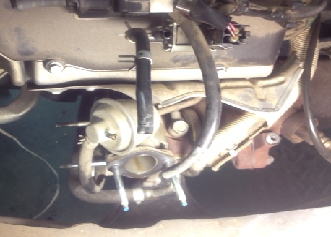

続いてクーラントのパイプなどを外す

c-log1119-11

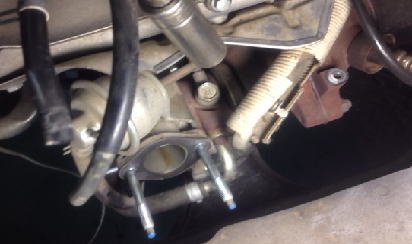

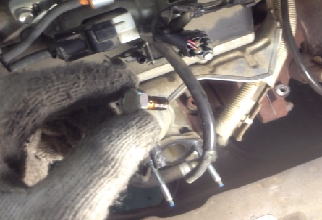

ターボの油路のユニオンボルトを外す。14mm

c-log1119-12
こんな小さなオイル穴だからすぐに詰まっちゃうわけです

c-log1119-13

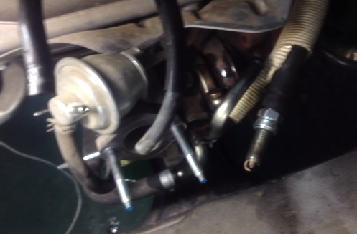

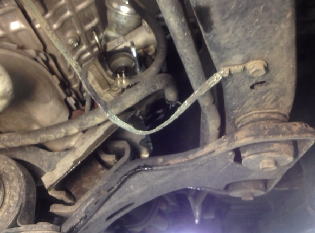

クーラントのホースも外す。これで上でやる作業は終わり

c-log1119-14
ターボをはずす為にはメンバーを降ろさないといけない。14mmのボルト4本で止まっています。

が、プロペラシャフトのセンターベアリングとエンジンマウントを先にマウントから切り離しておく。
全部14mmのネジ。4個。

c-log1119-15

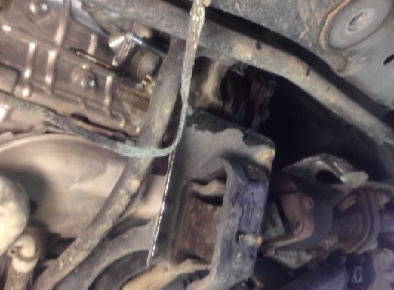

メンバーを外す前に、エンジンにつっかえ棒をして下がらないようにしておきましょう

c-log1119-16

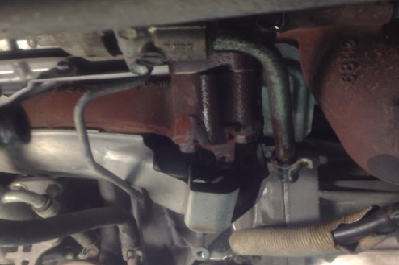

続いてエキマニの遮熱板を外す。そうしないとタービンが外せない

c-log1119-17

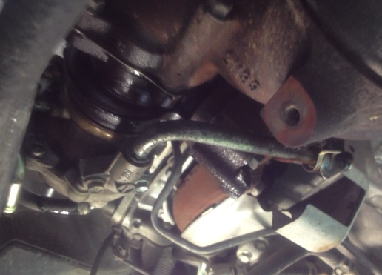

またクーラントやオイルのホースを外す

c-log1119-18

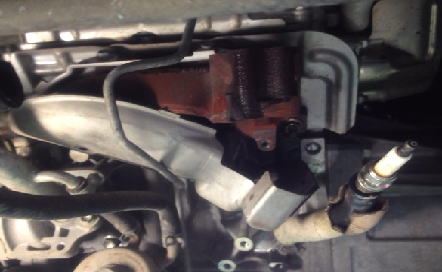

ボクはとりあえず触媒ごとターボを降ろすことにした。触媒側14mm2本。

あとは12mmのネジをエキマニとつながっている部分
3本を外す。これでターボが外れて来る

c-log1119-19

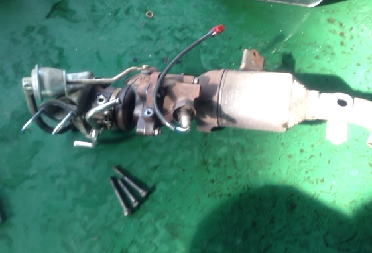

ターボが外れた状態。このままNAにしますか?

c-log1119-20

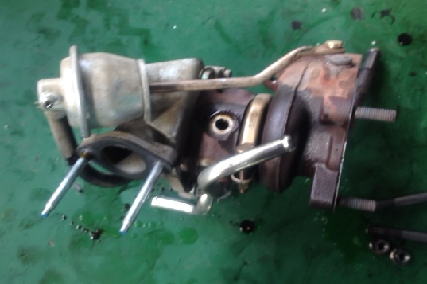

ターボと触媒。まずは切り離す

c-log1119-21

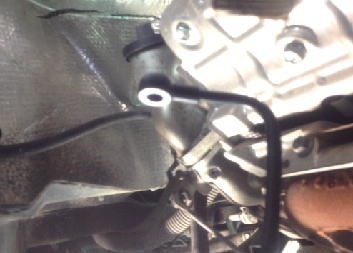

壊れたターボ。純正定価は114000円。当然リビルトで修理です。リビルトなら6万円位

c-log1119-22
オイルパイプを交換

c-log1119-23
続いて新しいターボへスタッドボルトなどを移植。

それが終わったら、新しいターボのオイル供給穴からオイルを入れて、手でシャフトを回してオイルを
ターボに行き渡らせる。

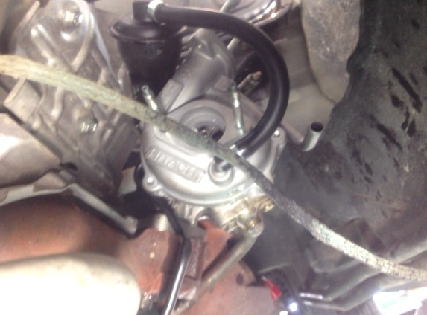

そうして各インテークパイプの掃除。

c-log1119-24

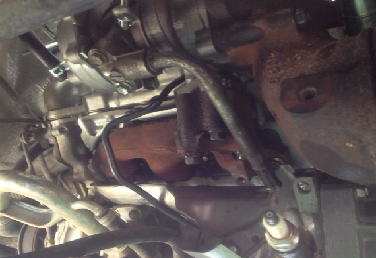

終わったら触媒と合体して組みつけていきます

c-log1119-25

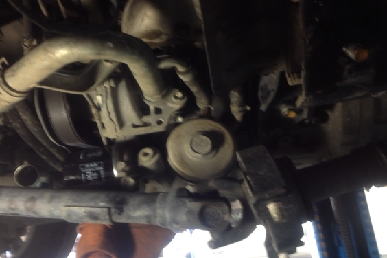

順序良く戻していかないと駄目

c-log1119-26

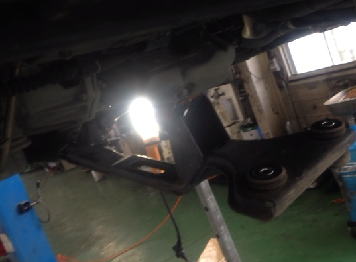

メンバーをつける

c-log1119-27

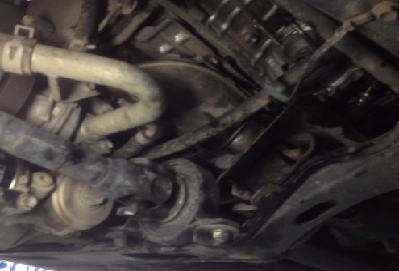

合体

c-log1119-28

もう少し

c-log1119-29

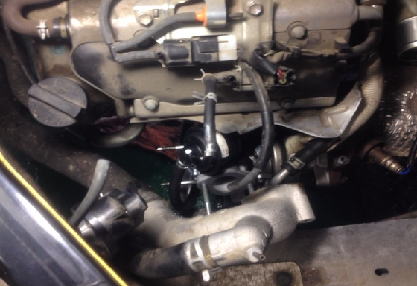

必要なガスケットはリビルトターボに入っています

c-log1119-30

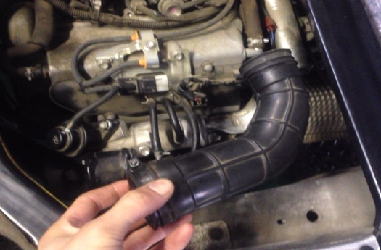

エアダクトをつけて終わり。

エンジンオイルを交換して、もれた分のクーラントを補充。あとは数分間アイドリングさせます。


徐々にターボを慣らして白煙がでなくなることを確認して終わりです。

エブリィのターボ交換でした。
