サンバー KS4 4WDスイッチ交換

time 2016/10/08

サンバー KS4 4WDスイッチ交換

サンバーです。
4WDのスイッチが壊れたので交換することになりました。

c-log1144-01

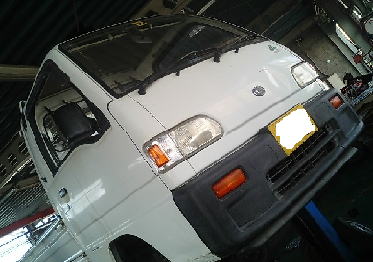

サンバー4WDスイッチ交換。

これはKS4とい型式ですが、TT2も基本的には同じ作業です

c-log1144-02

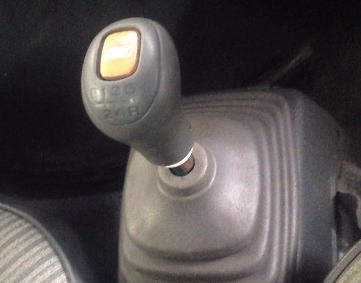

サンバーの4WDの切り替えスイッチはシフトレバーについてます

まずはコンソールを外す

センターコンソールの中に4WDスイッチの配線が入っているのです。
外さなくても作業は出来るけれど、配線をタイラップで止めたりするので外したほうがやりやすいです

c-log1144-03
続いてシフトレバーのピンをポンチで打ち抜く。
六角のネジかと思いがちですが、ピンなのです。
これが一番大変な作業

c-log1144-04

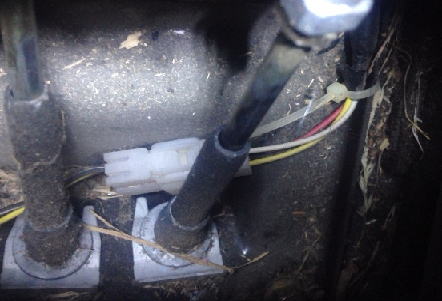

コンソールを外したらスイッチのカプラーを抜く。
あとタイラップも切る

c-log1144-05

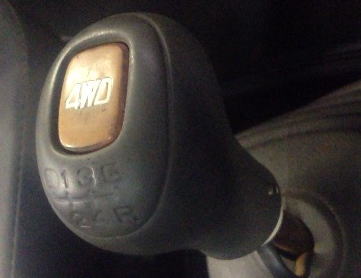

ピンを打ち抜く

c-log1144-06

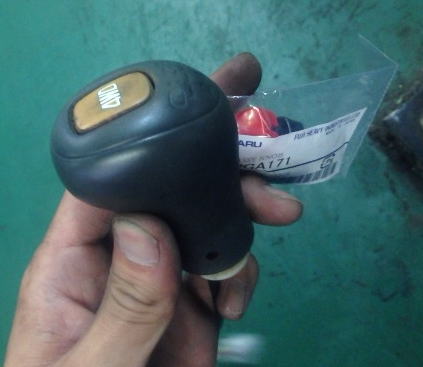

この状態から交換に移ります

c-log1144-07

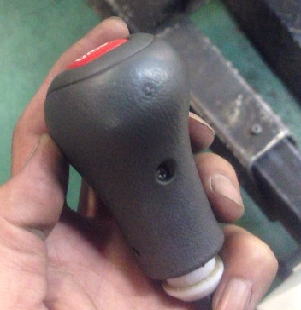

とりあえずプラスネジを一本外す

c-log1144-08

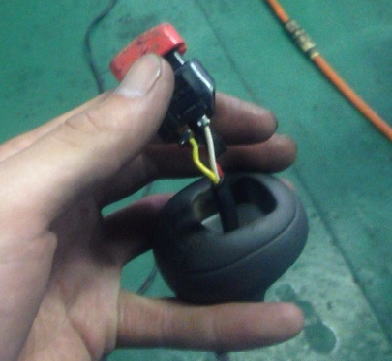

ネジをはずしたらスイッチを上へ引き出す。
下からつっつけば抜けます



もう少し

c-log1144-09

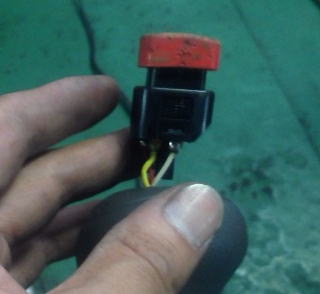

スイッチは3極。ハンダで止めてあります

c-log1144-10

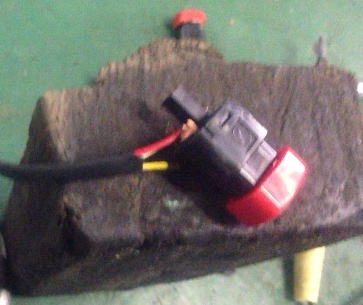

新しいスイッチにハンダでつなげる

c-log1144-11

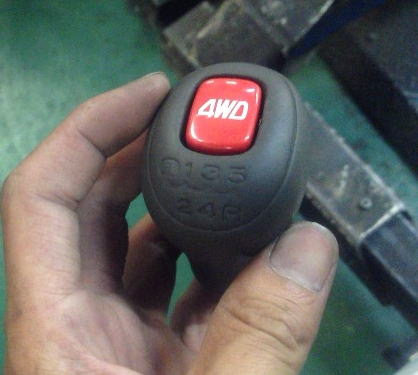

ハンダをつけたら、スイッチを押し込む。
そしてプラスネジを取り付ける

あとはシフトレバーを車体に戻せば終わり。

サンバーの4WDスイッチの交換でした。
c-log1144-12

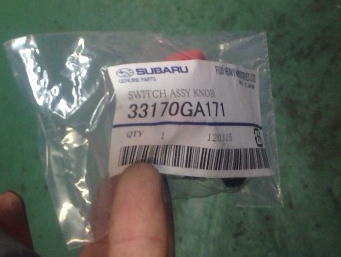

品番です

sponsored link

コメント

  • サンバーのシフトノブを固定してるスプリングピン、相当手強いですよね!
    自分もこのピンを抜くのにとてもなんぎしました…。
    シフトノブの交換の為に抜いたのですが、大変でしたね!!
    結局は、ピンの径とあったポンチを買って来て取り外す事が出来ました!
    このピンは、車が古くなる程に、難易度が上がって行く様な気がします。

    by サンバーTT2 €2016年10月8日 12:30

    • きちんとしたポンチじゃないときっついですよね

      by MHO €2016年10月14日 21:21
