ライトエース エンジンかからない KR52V イグニッションスイッチ交換

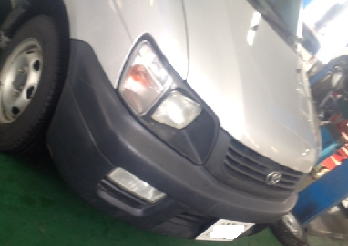

ライトエースです。
KR52V
イグニッションスイッチを交換したのでレポートします

c-log1227-01
ライトエース KR52V イグニッションスイッチ交換

c-log1227-02

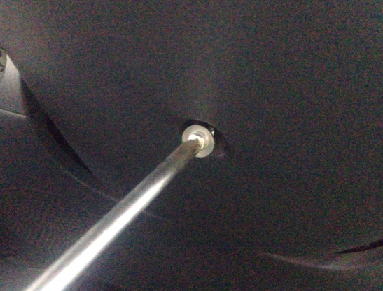

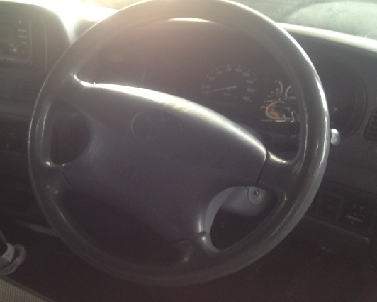

まずはハンドルのコラムカバーを外します。

c-log1227-03
ビスは3箇所

c-log1227-04

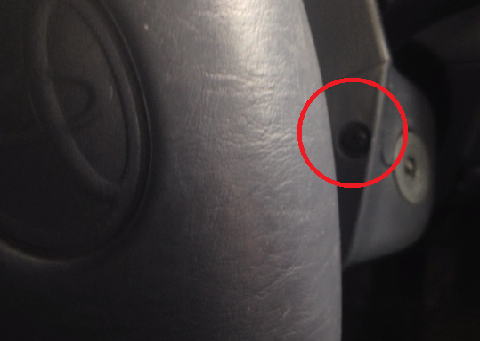

ハンドルを90度回すと見えるネジ

c-log1227-05

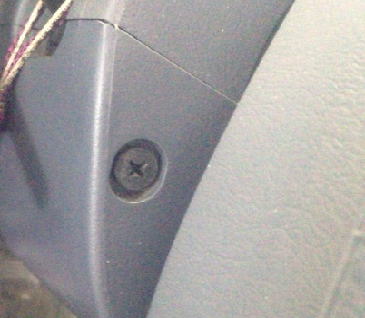

反対側も

c-log1227-06

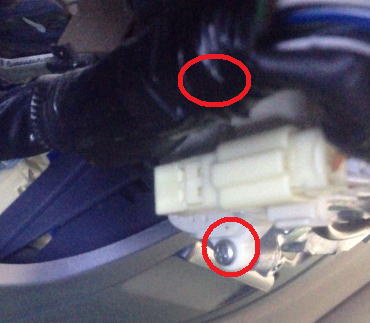

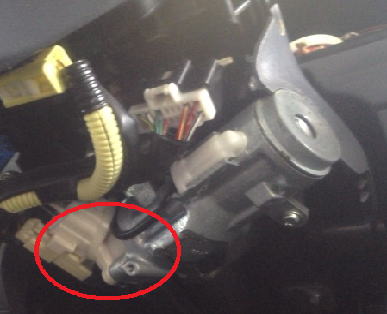

メインのキーシリンダーの後ろにビスどめされているのがイグニッションスイッチです

c-log1227-07

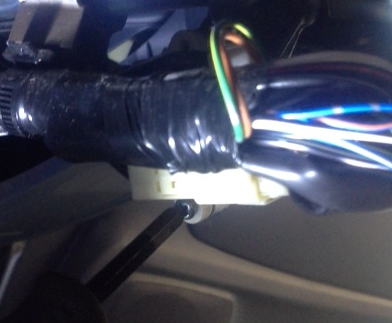

スイッチはビス2箇所で止まっています

簡単です

c-log1227-08

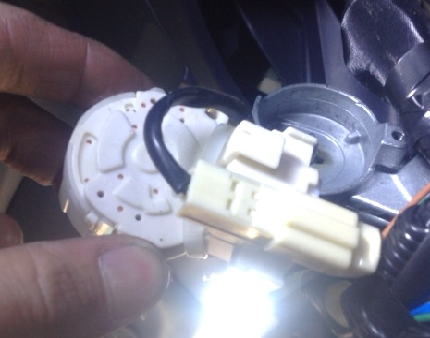

ネジをはずしてスイッチを取る

c-log1227-09

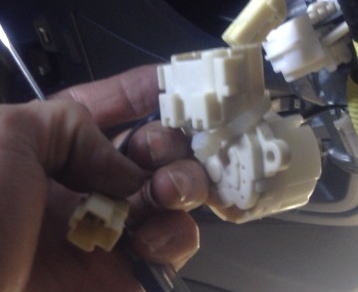

取れたらカプラーを外す。スイッチにタイラップで配線が一本固定されていました

c-log1227-10

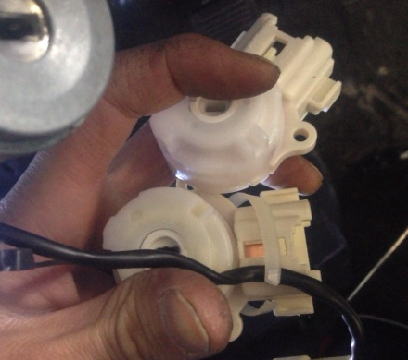

これで新品と付け替える

c-log1227-11

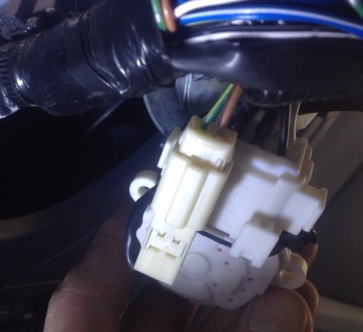

同じように配線をタイラップで止める

c-log1227-12
あとはカプラーをつけて、キーシリンダーに取り付ければ終わり

ライトエース KR52Vのイグニッションスイッチ交換でした
