ミニカ H47V ヒーターコントロール交換

time 2016/11/24

ミニカ H47V ヒーターコントロール交換

三菱ミニカです。
ヒーターの調整が効かなくなったということで入庫

c-log1182-01
ミニカ H47V

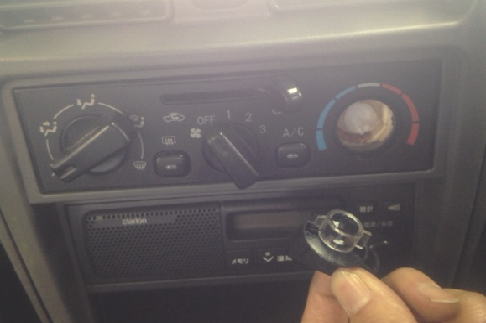

診断してみると、ヒーターコントロールのツマミがもげているみたい

c-log1182-02
ツマミ側が壊れているわけではなく、コントロールユニット側が壊れているので、
ヒーターコントロールASSYを交換する必要がありましたので交換することに

c-log1182-03

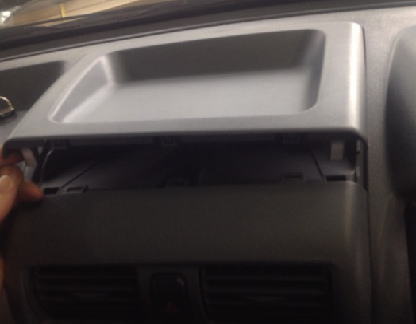

まずは上のパネルを外す

c-log1182-04

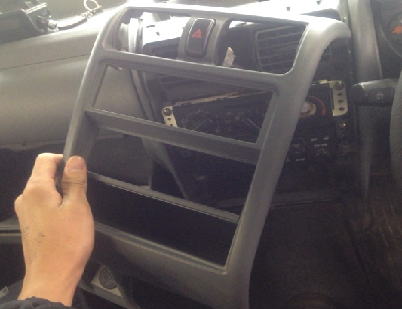

正面のパネルも外す。両方ツメで止まっているだけです

c-log1182-05

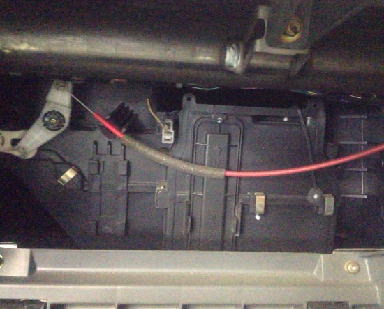

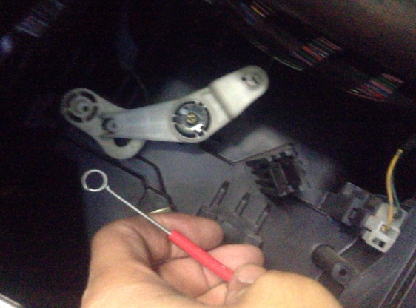

グローブBOXを外して、外気内気導入の切り替えのワイヤーを外す

c-log1182-06

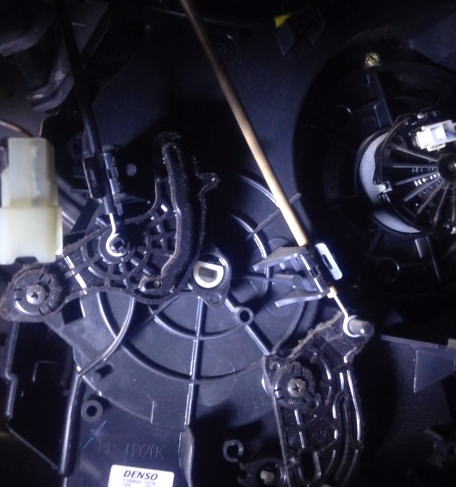

続いて吹きだし選択のワイヤーと温度調整のワイヤーです

c-log1182-07

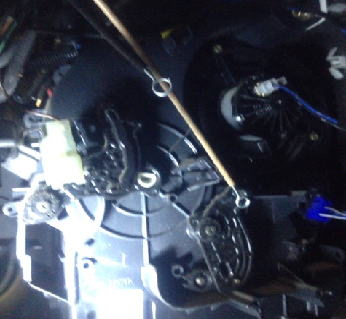

両方とも外します。運転席の足元からヒーターコア部分を見るとあります

c-log1182-08
これで準備完了

c-log1182-09

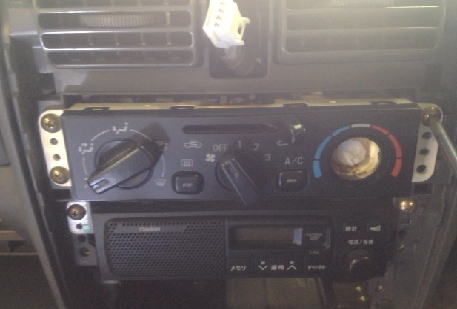

ヒーターコントロールの取り付けビスを外す。3本

簡単です

c-log1182-10

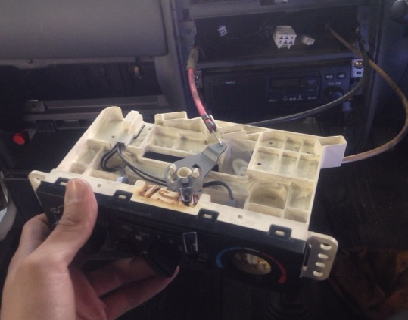

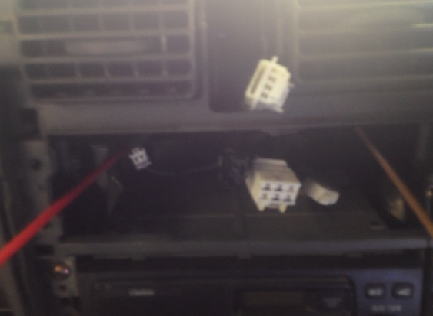

あとはユニットを引っ張り出しながら、ユニットにつながるカプラーを一つずつ外してく。
そうすればヒーターコントロールユニットが抜けます

c-log1182-11

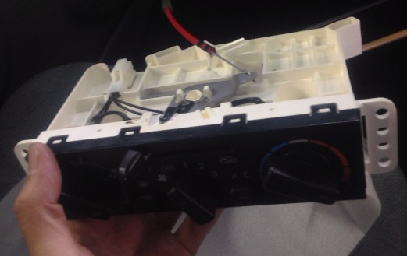

カプラーは結構な数つながっているので注意

c-log1182-12
逆の手順で新品を組み付ければ終わり

H47V ミニカのヒーターコントロールユニット交換でした。

部品代が10600円
工賃は5000円までは取らないと思います。

c-log1182-13
ご参考までに。
