マーク2 JZX105 ヘッドカバーパッキン交換

time 2016/09/23

マーク2 JZX105 ヘッドカバーパッキン交換

マーク2です。JZX105という型式だったような。
ヘッドカバーからのオイル漏れを修理しました。

c-log1129-01

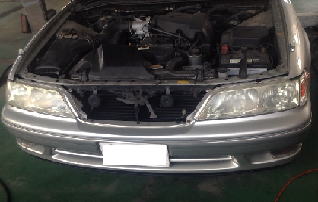

マーク2。1JZのヘッドカバーパッキン交換

c-log1129-02

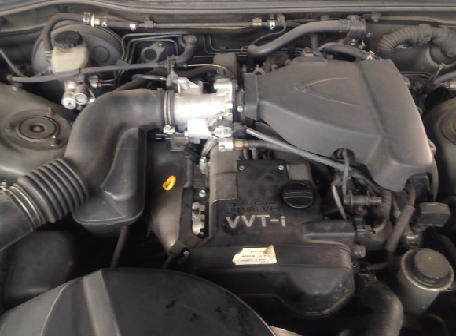

インマニから後ろのサージタンクを外す必要があり、ちょっと手間です

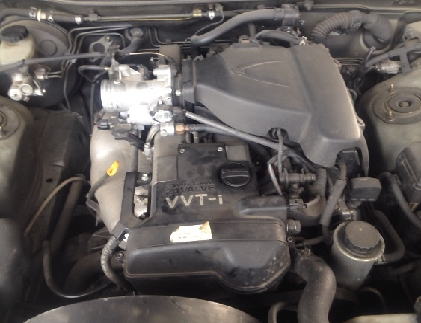

c-log1129-03
まずはエアクリーナーのダクトを外す

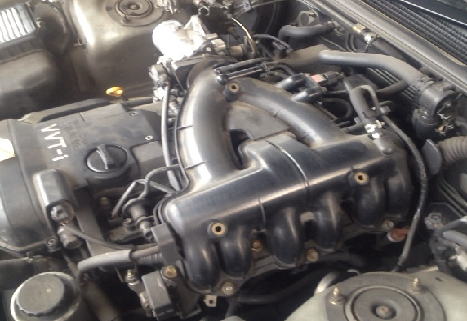

c-log1129-04
部品として取ったのは、このサージタンクとエキマニの結合面のガスケットとヘッドカバーパッキンのみ。



まだまだです

c-log1129-05

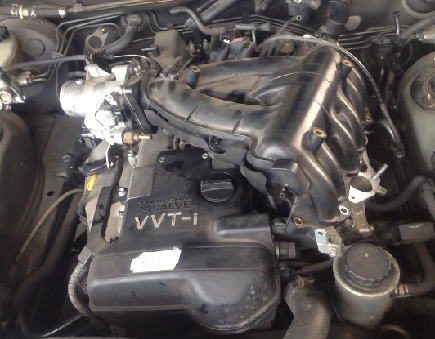

ホースやらカプラーやらたくさんつながっています

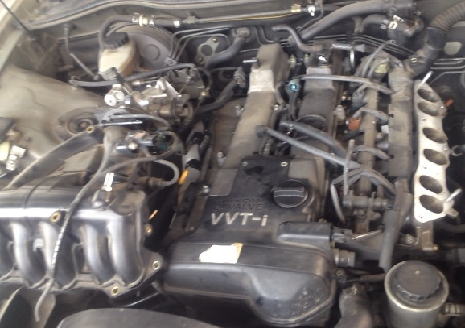

c-log1129-06
横着な僕はアクセルワイヤーもつなげたまま、左側へちょっと置いておくのです。この状態でヘッドカバーにアタックします

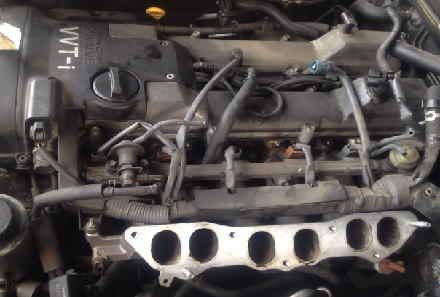

c-log1129-07
インテークからゴミを吸わないように何かで覆っておきましょう

c-log1129-08

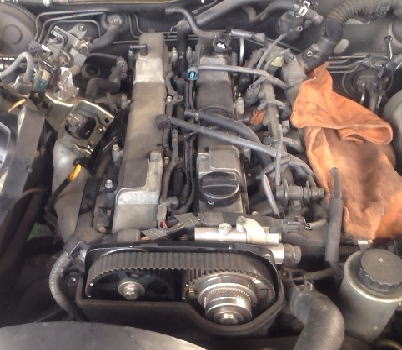

タイミングベルトカバーも手前を外す

c-log1129-09
ヘッドカバーも2分割でインテークとエキゾーストで独立しています。
プラグ系統はいじらなくてもはずれます

c-log1129-10

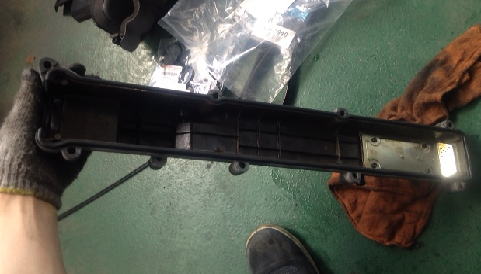

パッキンを交換する

c-log1129-11

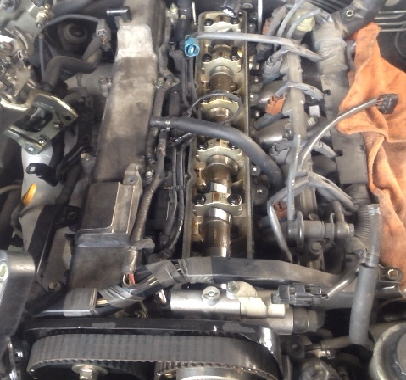

この手の直6のプラグ交換にいえることなんですが、
イグニッションコイルのカプラーは外さない方が無難なんですよ。カプラーが硬化して割れちゃうことが多い。

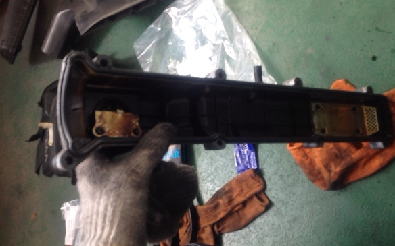

c-log1129-12
10万キロ走ったらプラグとタイミングベルトとヘッドカバーを一気にやれば後長くつかえます

c-log1129-13

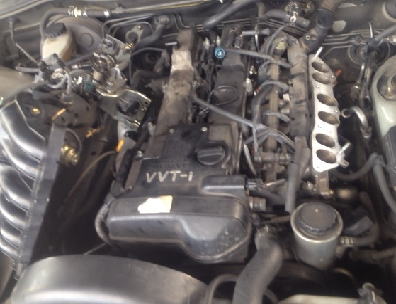

ヘッドカバーを交換したらサージタンクを再び合体。

c-log1129-14

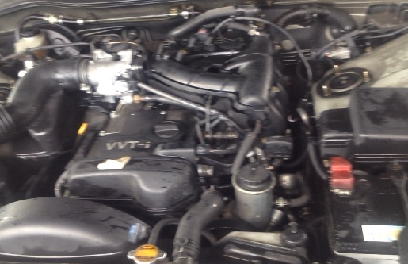

綺麗に洗浄して作業は終了。しばらくエンジンをかけて漏れがないか確認しましょう

マーク2のヘッドカバーパッキン交換でした。
