サンバー TT2 スーパーチャージャー タイミングベルト交換

c-log1020-12

スバルサンバーです。

c-log1020-01
スーパーチャージャー搭載のオートマなんですが、
タイミングベルトの時期なので交換をしました

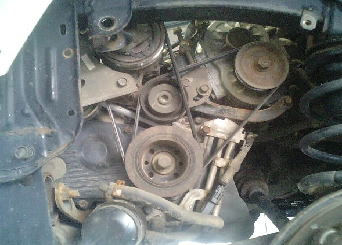

ショックを外して、サイドカバーを外す。

c-log1020-02

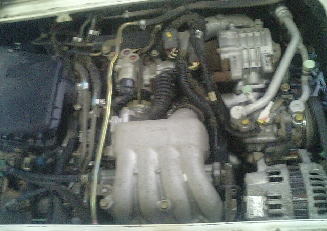

スーパーチャージャー
補機ベルトを外す。SCなので2本

c-log1020-03

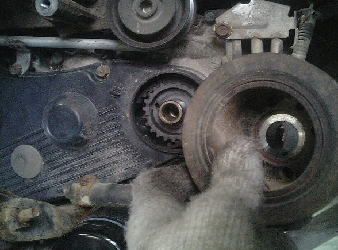

ベルトを外してクランクプーリーを外す

c-log1020-04

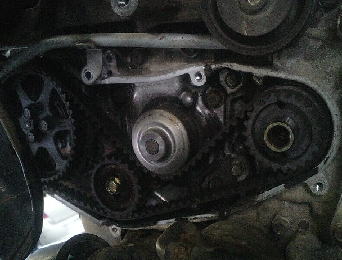

タイミングベルトカバーを外す

c-log1020-05

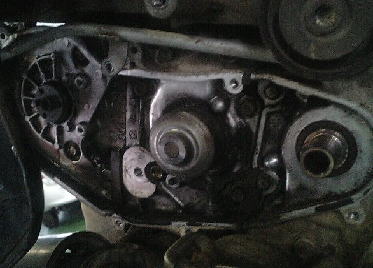

オイルシールも交換します

続いて

c-log1020-06

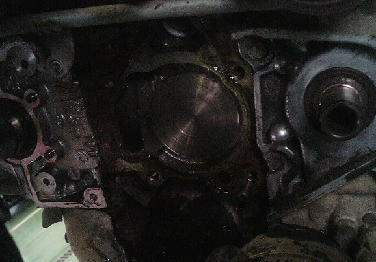

ウォーターポンプを外した状態

c-log1020-07

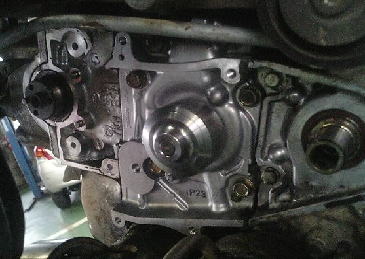

新しいポンプを装着

c-log1020-08

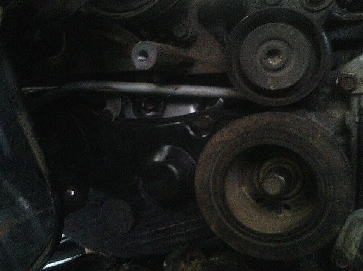

新しいベルトを装着
ちなみにタイミングベルトにカムシャフトとクランクのマークに合わせる為の印が刻印されているので
間違えっこないです。

c-log1020-09

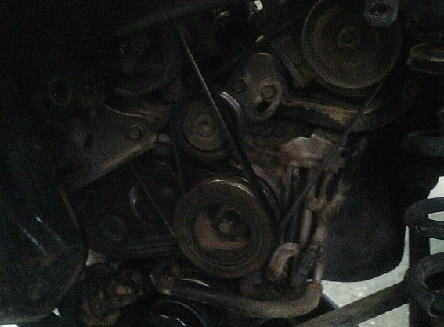

ベルトカバーをとりつけ

c-log1020-10

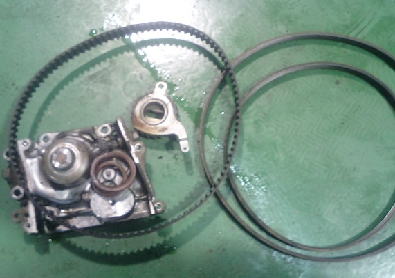

補機ベルトをつければ完成

c-log1020-11
スーパーチャージャーでも作業性はいいですね

サンバーのタイミングベルトは初心者向けです
